教學設備

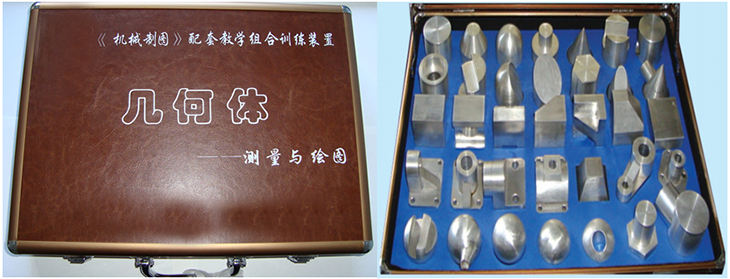

《幾何體》實測繪圖訓練裝置（配套教學型）
一、產品特點
1、項目形象化：以典型鋁制幾何體為訓練對象；；
2、功能系統化：看圖找物、測量、三維投影繪圖、立體圖繪圖四位一體的訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得
充分的訓練機會
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：幾何體、測量工具及指導書均放在一個精制的箱子里，管理十分方便。

二、產品參數

《幾何體》實測繪圖訓練組合裝置
項    目	參    數	項目	參    數
外形尺寸	40×30×7cm	重量	3(kg)
組合幾何體 （35件/套）	基本幾何體（6）              疊加幾何體（6） 減式幾何體（8）              綜合幾何體（6） 斜切幾何體（4）              相貫幾何體（5）
測量工具	鋼皮尺、內（外）卡	類 型	便攜組合式(檢測零件、測量工具及 指導書均放在一個精制的綜色箱子里)
教學資料	1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、現場演示 3、免費培訓2－3名老師。 4、模擬仿真微課教學訓練系統軟件。
教學軟件 （機電工程課程虛擬仿真教學系統）	1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像）

三、產品功能

訓練模式	訓練內容
1、看圖找物訓練；   2、幾何體測量訓練； 3、三維投影繪圖訓練； 4、立體圖繪圖訓練。	訓練一  基本幾何體測繪訓練  訓練二  疊式幾何體測繪訓練 訓練三  減式幾何體測繪訓練  訓練四  綜合幾何體測繪訓練 訓練五  斜切幾何體測繪訓練  訓練六  相貫幾何體測繪訓練
