數字電視實驗系統總體功能

一．實驗準備
1．熟悉數字電視實驗系統的基本構成。
2．結合教材了解其基本功能。
3．實驗所需要儀器：
（1）  數字電視實驗箱
（2）  DVB-C QAM調制器
（3）  AS305E彩色電視模擬信號源
（4）  4IN1 MPEG-2編碼器(包含復用器功能)
（5）  DVD播放器（選配）
（6）  計算機（選配）
（7）  USB傳輸流適配器（選配）
（8）  60MHz雙蹤示波器
二．實驗?zāi)康?/strong>
1．熟悉數字電視實驗系統的工作原理。
2．熟悉數字電視實驗系統各個接口的原理，以及連接方式。
3．觀察彩色電視信號輸入輸出端的波形。
4．了解LCD顯示和CVBS,SVIDEO,Y/PB/PR顯示格式的不同。

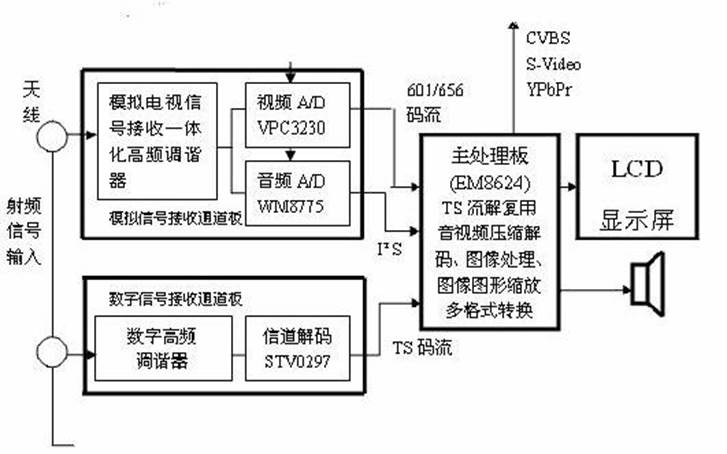

三．系統總體功能圖
1. 數字電視實驗系統主要包括以下5個模塊：
l  模塊A：主處理板（用以TS流的解復用，以及對ITU601/656信號的壓縮以及編碼）
l  模塊B： 模擬A/D變換處理板（接收模擬RF，CVBS，SVIDEO，Y/Cr/Cb，AUDIO-in信號，并做A/D變換，輸出ITU601/656視頻信號以及I2S的聲音數據）
l  模塊C：數字高頻調諧器（用以接收MPEG-2的TS流信號）
l  模塊D：測試點
l  模塊E：鍵盤控制
l  功能按鍵：F鍵可切換模擬射頻與數字射頻接收的節目欄。
              F2鍵：按一次F2鍵可切換至外接監視器輸出（CVBS，S-VIDEO），再按一次可切換至Y/Pb/Pr輸出，按第三次切換回LCD顯示; VGA顯示可直接連接，無需切換。

圖1-1
四．實驗原理
1. 本實驗包含5種輸入方式，4種輸出方式。
輸入方式：模擬RF，CVBS，S-VIDEO，Y/CR/CB，數字RF(TS)。
輸出方式：CVBS，S-VIDEO，Y/PB/PR，VGA， LVDS（低壓差分數字信號直接輸出到LCD顯示器）。
五．實驗步驟

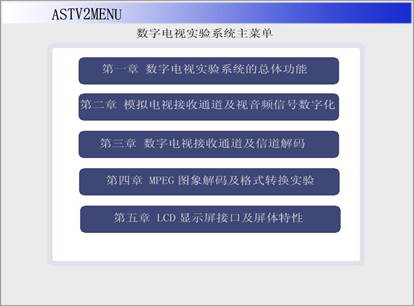

1. 開啟“數字電視實驗系統軟件”平臺的電源，約10S左右后將在LCD顯示屏上出現“歡迎”界面——“歡迎使用DBTV-2數字電視實驗系統”。按鍵盤控制器上的OK鍵按鈕后，便進入主菜單，如圖1-3所示。然后用↑或↓鍵選擇你要做的實驗。本節選擇〔第一章 數字電視實驗系統總體功能〕，單擊選中，即進入主菜單，如圖1-4所示。再按OK鍵，進入信號選擇菜單。

圖1-3
2. 進入信號選擇菜單，如圖1-4.
l  TV:進入TV欄，我們可以接收到模擬射頻電視信號(模塊B的模擬高頻調諧器接收)以及數字射頻的TS流信號(模塊C的數字高頻調諧器接收)
l  VIDEO：進入VIDEO欄，我們可以接收復合視頻信號(模塊B的CVBS輸入口接收)
l  S-VIDEO：進入S-VIDEO欄，我們可以接收Y,C分量信號(模塊B的S-VIDEO輸入口接收)
l  YCrCb:進入YCrCb欄,我們可以接收Y,CR,CB的信號(模塊B的YCrCb輸入口接收)





圖1-4
3. 首先, 選擇電視集中信號源S305E輸出彩條復合視頻信號(或者DVD播放影音)作為信源,進入MPEG-2編碼器,然后通過QAM調制器形成數字射頻信號，它和模擬射頻信號經過混合器后，再經分配網絡送至數字電視實驗系統中模塊C的數字高頻調諧器。

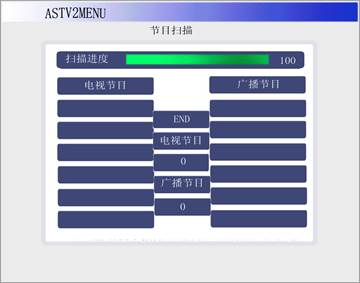

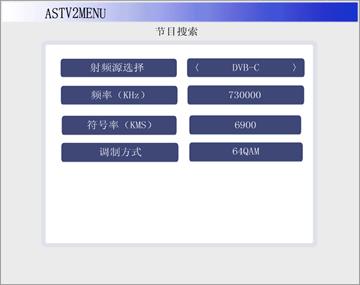

4. 數字電視射頻接收信號(MPEG-2 TS流)播放：首先選擇TV欄，按OK鍵進入下一級菜單，如圖1-5，按鍵盤控制器上的←或→鍵可在射頻源選擇欄上選擇DVB-C（數字射頻）或者ATV（模擬射頻）.首先我們選擇DVB-C．然后我們把頻率、符號率、調制方式的參數設置成與QAM調制器一致．確認正確后按下OK鍵．此時系統進入節目掃描菜單，如圖1-6當掃描進度條掃描到“100”時，再按OK鍵，則可以進入播放界面，選擇播放的節目，按OK播放．此時觀看LCD屏上所播放的影象。
   要求：a. 改變QAM調制器頻率： 500MHz，300MHz，100MHz，
　　　　    觀察數字高頻調諧器接收情況。
　　     b. 改變QAM調制器符號率：6900KMS，6500KMS，6000KMS，
            觀察數字高頻調諧器接收情況。
         c. 改變QAM調制器的調制方式：16QAM，32QAM，64QAM，128QAM，256QAM，
　　　　    觀察數字高頻調諧器接收情況。


                 圖1-5                                      圖1-6
5. 返回圖1-4界面, 電視集中信號源S305E輸出彩條射頻信號。
6. 模擬電視射頻信號接收播放：如圖1-4界面中選擇TV欄，進入圖1-5界面，此時在射頻源選擇欄中選擇ATV項(默認為DVB-C),進入模擬射頻信號接收界面，此時出現“電視標準”和“頻道號”2個可選的選項，電視標準PAL_DK，PAL_BG，PAL_I，NTSC_M，頻道號:1～57。
按照模擬電視信號源上的電視標準和頻道號，調整實驗系統上這兩個參數，使其相同，然后按OK鍵,進入掃描界面，掃描完成后按OK鍵進入播放界面，按F鍵，此時在節目欄中可找到接收的模擬射頻節目，按OK鍵可播放。
實驗要求：改變?nèi)缦聟��?shù)
a．改變S305E電視標準：PAL_BG，PAL_I，NTSC_M；
b．改變S305E頻道號：  10，16，30；
c．改變S305E輸出信號：COLOURBAR，GRAY等。
7. CVBS輸入信號播放
8. S-VIDEO輸入信號播放
9. YCRCB輸入信號播放
10. 按F2鍵切換至外接監視器，按一次F2鍵可切換至CVBS、S-VIDEO輸出，再按一次可切換至Y/Pb/Pr輸出，按第三次切換回LCD顯示；VGA輸出可直接連接，無需切換。
11. 模塊D測試點波形： 4TP1.1(CVBS)；
4TP1.2(S-VIDEO-Y)；
4TP2.2(S-VIDEO-C)；
4TP1.3(Pb),4TP1.4(Y),4TP2.3(Pr)。
六．實驗報告以及要求
1. 掌握數字電視實驗系統個接口的連接播放以及設置。
2. 詳細說明數字高頻調諧器接收與模擬高頻調諧器接收的信號的區別。
3. 了解數字電視實驗系統幾大模塊的基本功能。
4. 說明LVDS與CVBS輸出信號的格式區別。
5. 記錄測試點波形。
補充實驗波形截圖： S305E送彩條信號到實驗箱中實驗結果

4TP1.1(CVBS輸出)       4TP1.2(S-VIDEO輸出Y信號)   4TP2.2(S-VIDEO輸出C信號)


4TP1.4(YPbPr輸出Y信號)   4TP1.3(YPbPr輸出Pb信號)   4TP1.5(YPbPr輸出Pr信號)
