變壓器的繞制與組裝
一、實驗?zāi)康?br /> 1、熟悉變壓器的結構
2、掌握變壓器的繞線方法
3、掌握變壓器的組裝技巧
4、掌握變壓器絕緣處理方法
二、實訓器材
繞線機、工作臺、線架、刷子、剪刀、裁紙刀、鋼直尺、鉗子、扳子、一字（或十字）旋具及電烙鐵等。
三、注意事項
1、在繞制變壓器的時候盡量使繞組緊、密、平整的繞在骨架上，在裝配變壓器硅鋼片避免由于拆造成硅鋼片的變型，再次利用時可能會造成由于硅鋼片之間的不緊密，而產生變壓器在運行時會有震動和噪音。
2、裝配過程中注意硅鋼片劃破身體、在敲打硅鋼片時，最好使用木錘、以免造成變形及對線圈的傷害。
3、學員在實訓過程中，遇到需要通電的實訓步驟時，一定要由實訓指導老師檢查過后，確保無接線錯誤、無危險隱患事故存在后方可通電。
4、學員在實訓過程中，遇到不能按實訓步驟完成時或突發其它意想不到的事時，應立即停止實訓，請實訓指導老師檢查并處理成功后，方可繼續進行實訓演練。
四、實訓步驟
1、制作木心
木心用來套在繞線機轉軸上支撐繞組骨架，以便進行繞線。通常用楊木或杉木。
2、制作骨架（繞組架）
骨架有紙質無框骨架和有框骨架兩種。對于電壓較高的變壓器是用有框骨架來繞線的。
3、繞線
繞制程序如下：

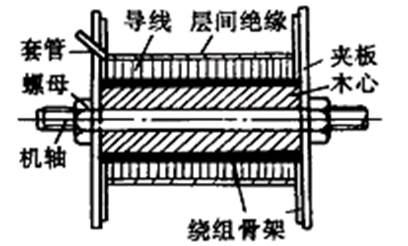

1）木心固定在繞線機軸上，并在木心上套好紙質無框骨架如圖1－10。

                     1－10繞組框架在繞線機上的安裝
2）一層電纜紙與一層黃臘布重疊在一起繞兩周后用膠水粘牢，作為繞組對鐵芯間的絕緣。

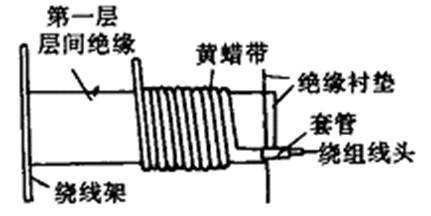

3）開始繞線，線頭壓入一條1cm寬的黃臘布折條，以便抽緊起頭，如圖1－11。

1－11 繞組線頭的固緊
4）起繞時導線距骨架邊沿大約留出2～3mm寬的空間。
5）導線要求繞得緊密而且整齊，不允許有疊線現象。繞時將導線稍微拉向繞組前進的相反方向（約5°左右）。拉線的手順繞組前進的方向移動，拉力大小隨導線的直徑增大而稍微變大，這樣導線就容易排齊而且緊。
6）繞完一層就刷一層薄凡立水，墊上一層層間絕緣紙，再繞下一層。
7）一次側繞完后，用一層電纜線與一層黃臘紙重疊在一起繞兩周后用膠水粘牢，作為一次繞組與二次繞組間的層間絕緣。
8）對于電子設備中用的電源變壓器，需要在一、二次繞組間放置靜電屏蔽層，屏蔽層用0.1mm左右的薄銅箔，在銅箔上焊一根多股軟線引出接地，但不要碰觸導線或自行短路。
9）按繞組間絕緣處理方法在銅箔外再墊上一層絕緣。

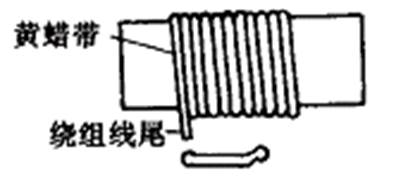

10）對于繞組末頭的固定可用1cm寬的黃臘紙折條圖1－13所示方法處理。

1－13  繞組線尾的固緊
11）按上述同樣方法繞二次側繞組。
12）最外層的絕緣可按繞組間的絕緣方法處理。
13）繞完后在所有引出線上套上絕緣套管并將引出線焊接在接線片上。
4、絕緣處理方法
絕緣處理方法：
1）邊緣邊涂絕緣漆
繞一層涂一層凡立水絕緣漆，最后烘干。
2）用浸泡法處理
（1）預熱：將線包放到70～80℃的烘箱內加熱3～5h，取出后立即浸入凡立水中半小時左右，取出后放在通風處滴干。
（2）烘烤：放進烤箱，把烘箱加熱到80℃，烘烤12h左右即可。
5、裝配鐵芯
1）鐵芯鑲片要求緊而牢，否則鐵芯截面達不到計算要求，造成磁通密度增大而發熱，使硅鋼片產生振動噪聲。
2）鑲片一片一次地交叉對鑲，也可兩片一次交叉對鑲，鐵芯中柱最不易插緊，往往有1/6的硅鋼片比較難鑲，這時用旋鑿撬開一夾縫，插入后用木錘慢慢敲入，要把設計的硅鋼片全部插入，又不要損傷線包。
3）鑲完片后，把變壓器放在平板上，兩頭用木錘敲打平整，尤其是E型和F型鐵芯兩對插片間不能留空隙。
4）用螺絲釘或夾板固緊鐵芯。
5）把引出線接到接線柱上或焊接在焊片上。
6、成品測試
1）絕緣電阻測試：用500V兆歐表進行測量，對于容量在1kVA以下沒電壓在500V以下的小型變壓器，其繞組絕緣電阻不低于下式之值：

2）空載電壓的測試：變壓器的變比應符合設計的規定，當原邊輸入額定電壓時，副邊電壓應較其額定值高出5%～10%。
3）空載電流的測試：用自耦變壓器供電，當電壓調到一次側的額定值時，其空載電流應為額定電流的5%～8%。
7、三相電動機拆卸后的檢查
當變壓器組裝完畢后，將其擺放整齊，等老師檢查變壓器制作的效率和質量，聽取并記錄實訓指導老師的指導意見。
五、實訓完畢
當實訓課程完成時，學員不要馬上離開，而應作好當天該課程的實訓記錄，斷開設備的所有工作電源，收拾好實訓器材及實訓工具，整齊擺放到實訓指導老師規定的位置。等老師檢查后，方可有序地走出實訓教室。
