一、實驗?zāi)康?br /> 1．了解單回路溫度定值控制系統的結構與組成。
2．研究不同控制器對溫度系統的控制作用。
3. 掌握PID參數整定的方法。
二、實驗設備
1．過程控制綜合實驗裝置—PLC控制模塊
2．計算機及MCGS組態軟件—PLC200控制實驗.MCG
3．實驗專用線若干及網線一根。
三、實驗原理
本實驗采用PLC控制,將鍋爐的水溫控制在設定溫度輸入PLC，PLC根據PID運算，然后控制輸出信號。通過調壓模塊，調整電加熱器的功率，使得鍋爐里水的溫度控制在設定的溫度。

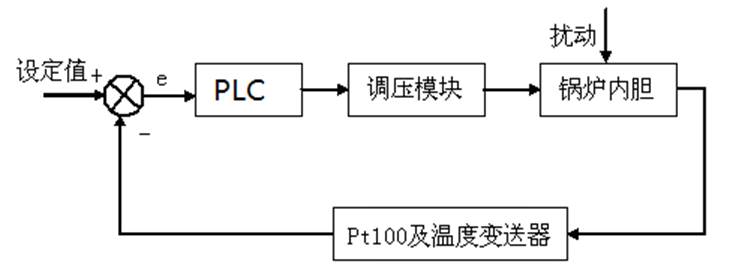

鍋爐內膽溫度控制系統原理方塊圖如圖所示。

鍋爐溫度控制系統原理圖
四、實驗步驟與內容
1．了解實驗裝置中的對象。
2．按要求接好實驗導線和通訊線。
將PC與控制臺右側面的PLC通訊口“LAN”用網線連接。
在傳感器信號輸出區域，將溫度信號TT用實驗線連接到PLC控制模塊的AI0信號輸入端，正負一一對應。
   將PLC控制模塊輸出信號AO1連接到執行器控制信號輸入?yún)^(qū)的加熱器控制信號端口，AO2連接到變頻器控制信號端口，正負一一對應。
3．將手動閥門2V3打開，將手動閥門2V1、2V2、V5關閉。
4．先打開控制臺左側的總電源開關，按“Start”按鈕啟動設備，再打開PLC控制單元電源。
5．在PC上運行工程“PLC200控制實驗”。
6．選擇系統管理菜單中的用戶登錄，登錄用戶。
7．進入實驗?zāi)夸涰?yè)面，選擇 “鍋爐內膽溫度控制實驗”。
8．在控制臺面板上打開變頻器電源開關，打開變頻器啟動開關，啟動變頻器。上位機界面設定閥門開度為100%。
9．觀察鍋爐水標，水位在水標的2/3以上，將手動關閉變頻器啟動開關。
10．在控制臺面板上打開加熱器開關。
11．調節器參數設置。
周期Ts=1   （參考值）
     設定值SV=30   （參考值）
比例參數Kc=20   （參考值）
     積分參數Ti=150  （參考值）
     微分參數Td=0    （參考值）
12.選擇自動控制。
13、待溫度穩定于給定值后，通過以下方式加干擾：突增（或突減）設定值的大小，使其有一個正（或負）階躍增量的變化。擾動量為控制量的5％～15％，干擾過大可能造成水箱中水溢出或系統不穩定。加入干擾后，水箱的液位便離開原平衡狀態，經過一段調節時間后，溫度穩定至新的設定值，記錄此時的溫度設定值。
14．分別適量改變調節儀的P及I參數，用計算機記錄不同參數時系統的階躍響應曲線。
15．分別用P、PD、PID三種控制規律，用計算機記錄不同控制規律下系統的階躍響應曲線。
16．實驗完成后，點擊結束實驗退出，關閉各個電源開關，拔出并整理實驗線
五、實驗報告要求
1．畫出鍋爐內膽溫度控制系統的結構框圖。
2．用實驗方法整定PI控制器的參數，寫出整定過程。
3．比較不同PID參數對系統的性能產生的影響。

DB-CG27 過程控制實驗裝置

過程控制實驗裝置配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器等。通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。
過程控制實驗裝置具有多重安全保護，提供IEC標準信號及相關測試點供PLC接入進行編程實驗。
裝置技術條件
1）輸入電源：二相三線AC220V±10％ 50Hz；
2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；
3）裝機容量：<0.5kVA；
4）外形尺寸：750mm×650mm×1500mm；偏差為5%以內。

執 行機 構
	名稱	單位	數量	備注	特點
1	小型增壓泵加壓直流無刷水泵	臺	2	功率60瓦，量程780升/小時，調速功能：水泵外接0-5V 調速信號。

傳感變送器
2	擴散硅壓力（液位）變送器 YC800	只	2	擴散硅壓力（液位）變送器：選用原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）0-5kpa。一個一體式壓力變送器用來對水箱壓力進行檢測，其量程為0～5Kpa，輸出信號為4-20mA DC，精度為0.5級。接液件材質為JIS SCS14A 哈氏合金C-276 JIS SUS316，帶不銹鋼隔離膜片，NEPSI隔爆許可：dⅡCT6 環境溫度為-40-60℃ 電氣接口為1/2NPT，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。
3	壓力變送器 YC800	只	1	選用原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；量程：0-100kpa。接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。	不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍
4	渦輪流量計及流量變送器FMCLWGY-10	套	2	采用標準二線制傳輸方式，工作時需提供24V直流電源。流量范圍：0.2～1.2m³/h,精度±0.5％；輸出: 4～20mA電流信號，分別用來測量?jī)蓚€(gè)管路的流量大小。	結構小巧精致,安裝方便,精度高
5	溫度傳感器 PT100加上變送器	套	1	PT100傳感器精度高，熱補償性較好，用于做標準校驗用熱電阻。變送器部分供電DC24V，輸出4-20mA DC通信功能，用于測量加熱模塊內部的溫度，是工業現場中常用的溫度測量?jī)x表。
6	實驗用透明有機玻璃水箱	套	2	圓形，直徑20cm。水箱設計要求：結構獨特，由三個槽組成，分別為緩沖槽、工作槽和出水槽，進水時水管的水先流入緩沖槽，出水時工作槽的水經過帶燕尾槽的隔板流入出水槽，這樣經過緩沖和線性化的處理，工作槽的液位較為穩定，便于觀察。水箱底部均接有擴散硅壓力傳感器與變送器，可對水箱的壓力和液位進行檢測和變送。
7	儲水箱	套	1	由10MM厚的亞克力有機玻璃制作，配不銹鋼蓋子，要求結構設計獨特，加配不銹鋼過濾網，拆洗方便。如果要清洗水箱內部的污垢可以把過濾網罩卸下來，以防雜物進入水泵和管道。水箱的上部和底部須裝有不銹鋼注水閥門和不銹鋼排水閥門，方便實驗用水的更換。
8	不銹鋼支架	套	1	由3030mm的管子做成，支架尺寸為500500*700（mm）。整個系統管道由敷塑不銹鋼管連接而成，其中儲水箱底部裝有出水閥，當水箱需要更換水時，把出水閥打開將水直接排出。
9	加熱溫控實驗箱	套	1	由加熱鋁錠、加熱電阻、Pt100、溫度變送器組成，降溫裝置全部由不銹鋼管及配件制成，增加設備的使用壽命。管道及閥門由不銹鋼管連接而成，所有的手動閥門均須采用優質球閥，避免管道系統生銹。
10	DDC計算機直接控制	套	1	1、模擬量輸入模塊分辨率：16位模擬輸入范圍：±150mV、±500mV、±1V、±5V、±10V、±20mA 通道數：6路差動/2路單端或8路差動采樣頻率10KHz 2、模擬量輸入模塊分辨率：14位模擬輸入范圍：0～20mA、4～20mA通道數：4路D/A通道需外配電源供電 3、網絡控制軟件：計算機控制技術現場總線，采用工業以太網IEEE802.3協議族，具有良好的開放性，共享總線網絡結構，以能夠相互共享資源的方式結合起來。計算機網絡中的技術具有自治特點，他們以傳輸數據和控制為目的。一個工程師站，可以控制無限個操作員站，老師可以在任何地方對他進行監控和控制，用密碼的形式來實現。
11	PLC控制	套	1	PLC-200SMART:SMARTPLCSR20AC/DC/RLY，繼電器型,12輸入/8輸出，EM AM06，4入2出模擬量。	西門子PLC
12	智能儀表	套	1	具有人工智能調節算法，模糊PID及參數自整定功能；全球通用的85～246VAC范圍開關電源供電；輸出4-20mA電流；輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定；	廈門宇電

實驗內容
過程控制調節裝置特性實驗
1. 水箱單容特性實驗
2. 溫度特性實驗
3. 電動閥流量特性實驗
4. 壓力特性實驗
過程控制系統實驗-單回路控制系統實驗
1、單容液位控制實驗
2、流量控制實驗
3、溫度控制實驗
4、壓力控制實驗
過程控制系統實驗-串級控制系統實驗
1、上水箱液位與電動閥支路流量串級控制實驗
2、上下水箱串級控制實驗
過程控制系統實驗-比值控制系統實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
過程控制系統實驗-前饋反饋控制系統實驗
1、單容液位前饋反饋控制實驗
