轎內指令信號的登記與消除實訓

一、實訓目的
了解轎內指令信號的登記與消除原理

二、實訓器材
（1）實訓屏一套
（2）電梯電氣控制模塊一塊
（3）連接導線若干

三、實訓步驟

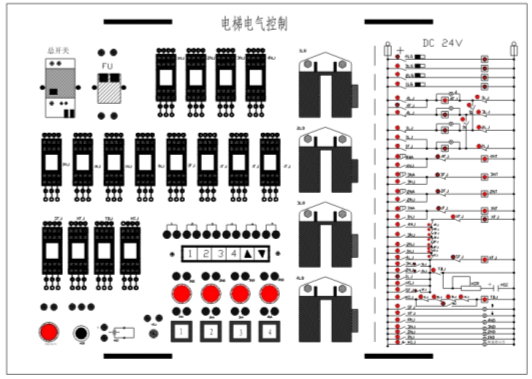

1．實物圖




2．轎內指令信號的登記與消除工作過程
  假如電梯轎廂在2層，司機按下4層指令按鈕4NA，則4層指令繼電器4NJ得電自鎖、4ND指示燈亮，電梯立即定為上行方向SFJ得電、上行指示燈亮，信號被登記。到達第四層時，4FJ平層互鎖繼電器吸合，4FJ的常閉觸頭斷開，4NJ釋放，實現消號。

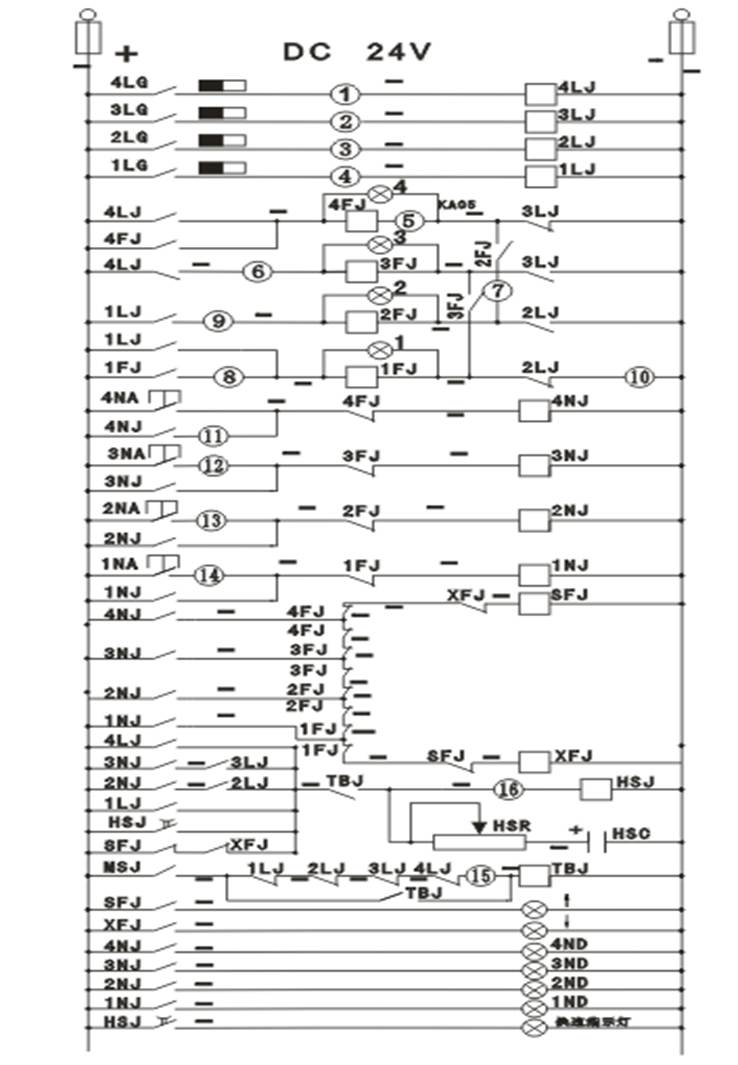

3．電梯電氣控制故障圖



4.故障點分析
故障點11啟動時,故障現象:電梯4層指令按鈕點動動作；
故障點12啟動時,故障現象:電梯3層指令按鈕不動作；
故障點13啟動時,故障現象:電梯2層指令按鈕不動作；
故障點14啟動時,故障現象:電梯1層指令按鈕不動作；

三、注意事項
（1）應在指導老師的監護下，做到安全文明操作，防止意外事故發生。
（2）安裝前應熟悉電路的工作原理及工藝要求。 安裝接線時不可用力過猛，以防螺釘打滑或發生意外人身事故和設備事故。
（3）用萬用表帶電檢測時應注意正確選擇檔位。
（4）通電試車完畢，切斷電源。對圖紙資料妥善保管，并做好記錄。
（5）結束后需對現場進行整理，打掃衛生。
