電梯教學模型電機正反轉實驗

電機正反轉

一、實訓目的
1．理解PLC基本結構與組成，熟悉PLC的控制原理；
2．掌握PLC編程軟件的使用及操作技巧；
3．掌握PLC與力控（PCAuto3.1）的操作與應用

二、實訓器材
1．FX-2N-48MR PLC          1 臺
2．PC電腦                   1臺
3．SC-09編程電纜線          1條
4．力控軟件(PCAuto3.1)       1套

三、控制要求
按下正轉按鈕，接觸器KM1閉合，電機正向投入運行，按下停止按鈕，電機停止運行；按下反轉按鈕，接觸器KM2閉合，電機反向投入運行。按下停止按鈕，電機停止運行。

四、 組態中PLC I/O口及輔助繼電器分配
輸入點 輔助繼電器 控制功能 輸出點 輸出設備 功能
X0 M300 電機正轉 Y0 KM1 正轉
X1 M301 電機反轉 Y1 KM2 反轉
X2 M302 電機停止
    注：輸入點做為PLC控制時的輸入信號，輔助繼電器做為組態軟件的控制信號

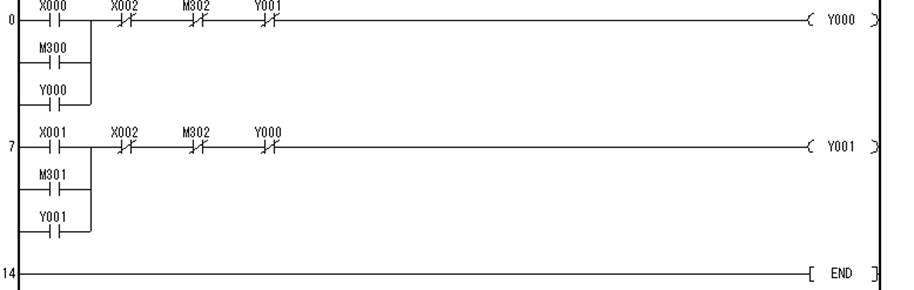

五、 梯形圖

六、 實訓步驟
1． 連接編程電纜
2． 接通PLC電源
3． 組態仿真軟件

  （2）組態軟件的操作步驟
1．確認PLC相關步驟已完成，組態界面已打開
2．端口定義（一般按默認值）
3．操作根據考核進程要求
注:在組態中正轉,反轉,停止為同一按鈕
4． 實訓現象及考核評分
本實訓主要目的是電機的正轉\反轉與停止
 第一步：電機正轉啟動然后停止    得分：50分
 第二步：電機反轉啟動然后停止    得分：100分
注：如在實訓過程中發現不能正轉或反轉，請檢查程序和端口是否正確
