光照傳感器

本教材選用的光照傳感器廣泛適用于農業大棚、花卉培養等需要光照度的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。

2.3.1 傳感器參數

直流供電（默認）	10-30VDC
最大功耗	0.4W
精度	±7%(25℃)
光照強度量程	0-65535Lux；0-20萬Lux
溫濕度量程	-40℃~+60℃，0%RH~80%RH
長期穩定性	≤5%/y
響應時間	0.1s
輸出信號	485(Modbus協議)

2.3.2 硬件連接

電源接口為寬電壓電源輸入10-30V 均可。485 信號線接線時注意 A\B 兩條線不能接反，總線上多臺設備間地址不能沖突。

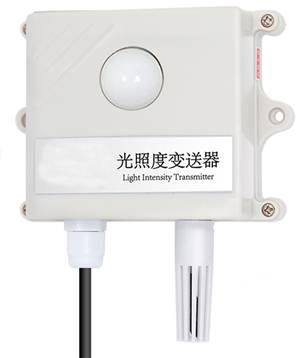

圖2-9 光照度傳感器實物圖圖2-10 光照度傳感器實物接線圖

	線色	說明
電源	紅色（12V）	電源正（12V）
電源	黑色（GND）	電源負（GND）
通信	黃色（S1）	485_A
通信	藍色（S2）	485_B

2.3.3 通訊協議

（1）通訊基本參數

編碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

（2）數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

（3）通訊協議示例及解釋

（0~65535以1Lux為單位讀取或0~200000以百Lux為單位讀�。�
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x06	0x00 0x01	0x64	0x0B

應答幀（例如讀到光照度為30000 Lux）

地址碼	功能碼	返回有效字節數	數據區	校驗碼低位	校驗碼高位
0x01	0x03	0x02	0x05 0x30	0xBB	0x00

光照度計算說明：
1）產品為0~65535量程變送器，單位為1Lux
0530 H(十六進制) = 1328=> 光照度=1328 Lux
2）產品為0~200000量程變送器，單位為百Lux
0530 H(十六進制) = 1328=> 光照度=132800 Lux
