基礎實驗是對物聯網行業所涉及的、用的最多的幾個模塊進行學習，主要包括：光照模塊、二氧化碳模塊、氣壓模塊、紫外模塊、人體感應模塊、氣體感應模塊、雨雪模塊、磁力感應模塊、聲響模塊、紅外對管模塊、粉塵模塊、舵機控制模塊、ID讀卡模塊、IC讀卡模塊、900M讀卡模塊、2.4G讀卡模塊，通過對上述所有模塊的學習能夠玩轉物聯網最基礎的數據采集端。
【學習目標】
·     了解基礎實驗的幾個基本傳感器。
·     熟練使用基礎實驗的各種傳感器、使用控制方法。
·     熟練掌握各基礎實驗、控制程序編寫規范及應用。

5.1 光照模塊

傳統的照度傳感器主要采用光敏電阻，其工作原理是光電特性：光敏電阻的光電流與照度之間的關系。由于光敏電阻的光電特性并不是理想的線性關系，所以不可作高精度檢測元件，一般當作開關式傳感器在某些場合（如走廊燈）使用。此外，光敏電阻由于需要信號放大器和A/D轉換器，系統電路設計比較復雜，費用高。另外，光敏電阻十分容易被不可見光（如紅外線和紫外線）影響而導致誤操作。
針對光敏電阻的諸多缺點，捷易科技采用羅姆(ROHM)株式會社推出的16位數字式照度傳感器BH1750FV，BH1750FVI測量精度高、測量時間短，而且電路設計并不復雜，容易實現與集成，主要應用在移動電話，液晶電視，照明控制，筆記本電腦，數碼相機，汽車定位系統。BH1750FVI是一款具有I2C標準通信接口的芯片，輸出為16位數字信號，光源依賴性弱，抗干擾能力強。

5.1.1 模塊參數

1、采用 ROHM-BH1750FV芯片；
2、供電電源:3-5V；
3、光照度范圍:0~65535lx；
4、傳感器內置16bitAD轉換器；
5、直接數字輸出，省略復雜的計算，省略標定；
6、不區分環境光源，接近于視覺靈敏度的分光特性；
7、可對廣泛的亮度進行1勒克斯的高精度測定；
8、標準 NXP IIC通信協議
9、模塊內部包含通信電平轉換，與5V單片機IO直接連接
10、提供ST51C語言測試代碼、C8051F340C語言測試代碼、AVRM16C語言測試代碼；

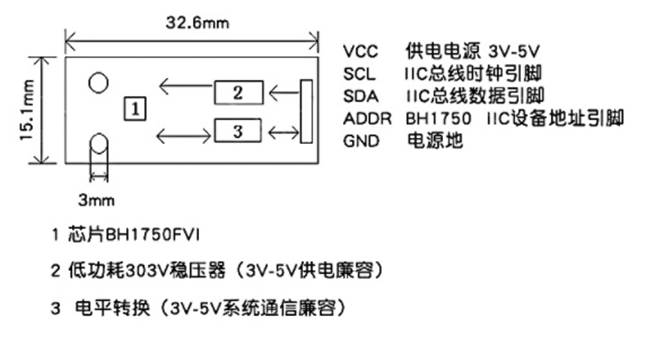

圖5-1 光強模塊參數圖

5.1.2 硬件連接

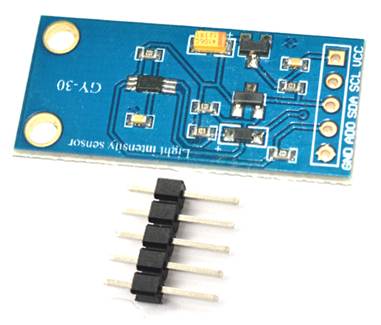

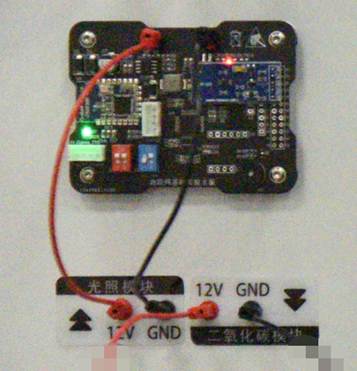

圖5-2 光照模塊實物圖圖5-3 光照模塊實物接線圖

	線色	說明
電源	紅色（12V）	電源正（12V）
電源	黑色（GND）	電源負（GND）
