簡單零件的工藝規程設計教案

一:實訓目的和要求
通過實訓同學們要掌握工藝規程設計的一般過程,了解工藝規程的全部內容,學會編制工藝規程,學會填寫工藝規程相關卡片。
二:實訓設備及器件
    小軸
三:課時安排
2學時
四:實驗(實訓)步驟及要求

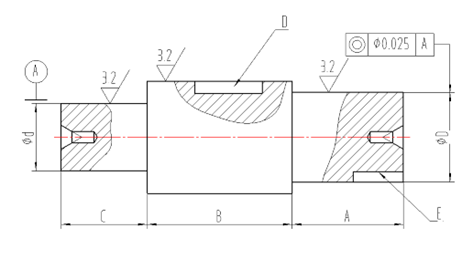

如圖所示工件,加工類型:大批量
工件

工序 加工內容 設備
1 銑兩端面 對銑
2 打中心孔 對鉆
3 粗車A、B、C 段外圓 車床
4 精車A、B、C 段外圓 車床
5 銑D、E鍵槽(工件在一次安裝中,利用分度頭轉180°來加工第二個鍵槽)。 銑床
備注

2.編寫工藝規程,填寫工藝卡片

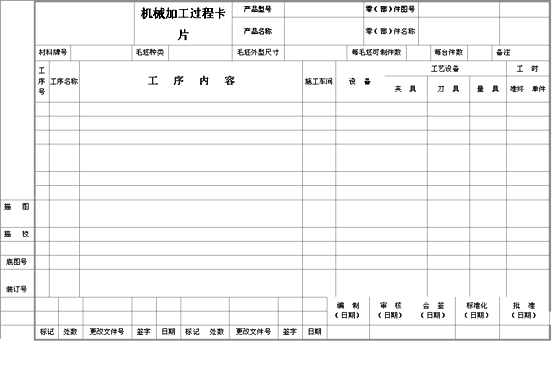

工藝規程

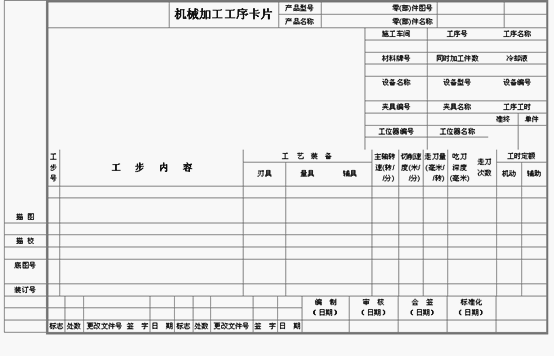

工藝卡片

五:[實驗(實訓)分析與總結]
通過實訓同學們要掌握工藝規程設計的一般過程,了解工藝規程的全部內容,學會編制工藝規程,學會填寫工藝規程相關卡片。
六:平分標準
正確分析加工工藝過程、合理選用加工機床(50分)
正確填寫工藝卡片(50分)
