一、實驗目的
1)研究電磁波的反射現象的產生，驗證電磁波入射角等于反射角；
2)研究線性極化的反射及其特點
3)通過試驗加深對電磁波極化特性的理解
二、實驗項目
1）垂直或水平極化波斜入射到導體平面的反射波；沿反射角方向LED最亮。
2）左旋圓極化波斜入射到導體平面的反射波；
三、實驗原理

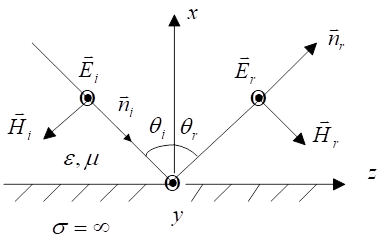

      圖1垂直極化波向理想導體界面上斜入射

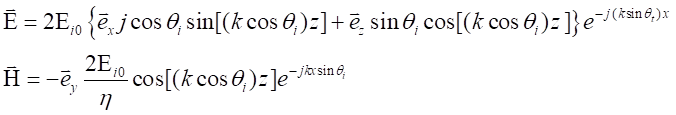

取坐標系如圖。能與上面類似的處理，可得此時媒質1中的合成波的電磁場表示式為


合稱電場

平行于入射面的波向理想導體斜入射合稱電場

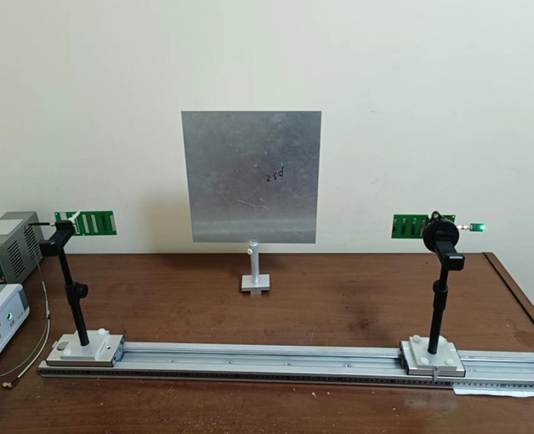

圖2垂直極化波反射特性實驗

圖3球面波形成平面波

圖4垂直極化電磁波多經干涉實驗
四、實驗步驟
1、 用SMA連接電纜RF與極化天線口，將電磁波信號輸送到極化天線上。
2、 將八木天線安裝到旋轉支架上，將其垂直放置，移動到距離發射天線50～60cm處。

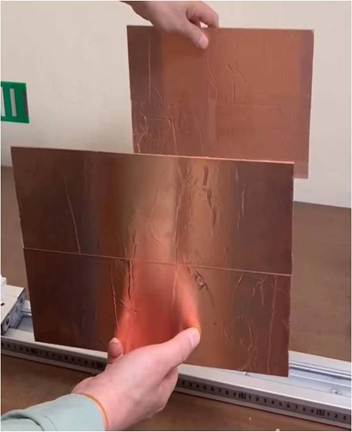

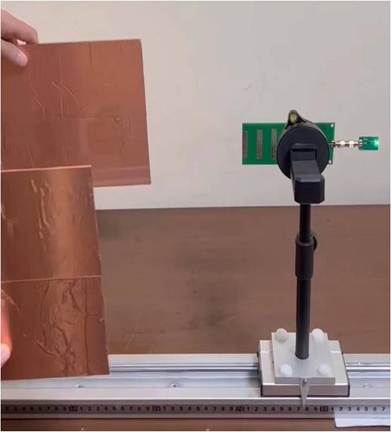

3、 移動反射板，如圖所示，將接收八木天線安裝到支架上對準反射波來波方向，注意與反射電場極化匹配。
4、 按下發射開關，此時電磁波發射出來，觀察LED燈是否被點亮，如不亮可以校對方向。
5、 當入射角等于反色角時LED燈最點亮。
6、 也可將發射天線換為垂直極化天線，觀察LED燈是否被點亮。

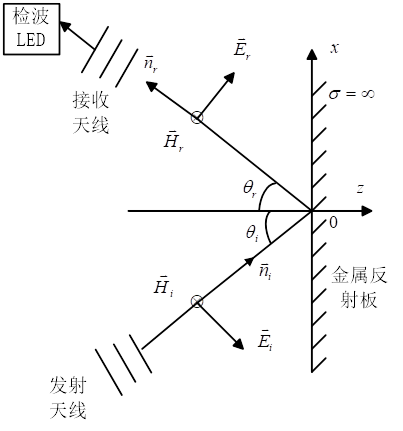

圖5平行于入射面的波向理想導體斜入射
7、將發射天線為垂直極化天線，如圖3所示，反射板移動到位置d處LED燈最亮。
五、注意事項
1.按下按鈕時，若沒有功率輸出，應立即停止發射，檢查射頻電纜頭與儀器的接頭是否連接牢固，檢查射頻電纜小頭的SMA頭與天線的輸入端口是否牢固連接；用微安表測量時輸出接10dB衰減器防止微安表打表。防止空載工作燒壞微波放大器。
2.盡量減少按下按鈕的時間，以免影響其它小組的測試準確性。
3.測試時盡量避免人員走動，以免人體反射影響測試結果。
