單相電容起動異步電動機實驗

電機及電氣技術實驗裝置單相電容起動異步電動機實驗

一、實驗?zāi)康?/strong>
　　用實驗方法測定單相電容起動異步電動機的技術指標和參數。
二、預習要點
　　1、單相電容起動異步電動機有哪些技術指標和參數？
　　2、這些技術指標怎樣測定？參數怎樣測定？
三、實驗項目
　　1、測量定子主、副繞組的實際冷態電阻。
　　2、空載實驗、短路實驗、負載實驗。
四、實驗方法
　  1、實驗設備
序 號 型  號 名           稱 數 量
1 DQ03-1 電機導軌、旋轉編碼器及數顯轉速表 1件
2 DQ19 校正直流測功機 1件
3 DQ15 單相電容起動異步電動機 1件
4 DQ22 直流電壓、毫安、安培表 1件
5 DQ44 交流電流表 1件
6 DQ45 交流電壓表 1件
7 DQ25 單三相智能功率、功率因數表 1件
8 DQ27 三相可調電阻器 1件
9 DQ29 可調電阻器、電容器 1件

    2、屏上掛件排列順序
    DQ45、DQ44、DQ25、DQ22、DQ27、DQ29
    3、分別測量定子主、副繞組的實際冷態電阻
    測量方法見4-1，記錄當時室溫，將數據記錄于表4-11中。
表4-11                                     室溫       ℃
   主 繞 組 副 繞 組
I（mA）
U（V）
R（Ω）

    4、空載實驗、短路實驗、負載實驗

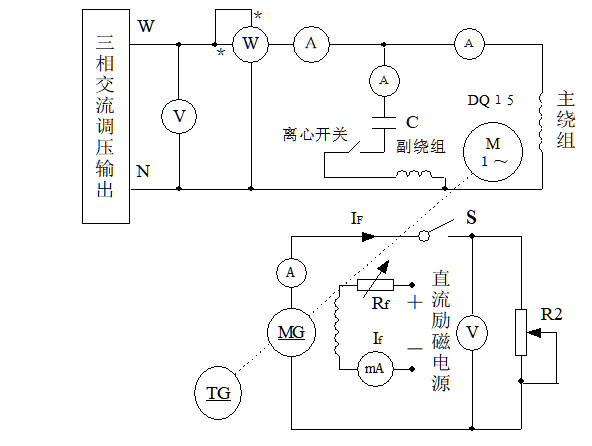

單相電容起動異步電動機接線圖
圖4-10 單相電容起動異步電動機接線圖
按圖4-10接線，單相電容起動異步電動機Ｍ選用DQ15，直接與旋轉編碼器同軸聯接，起動電容C選用DQ29上35uF電容，直流測功機DQ19部分暫時不接。
   1)按下“啟動”按鈕，調節調壓器升高施加在電動機DQ15定子繞組上的電壓達到額定值為止，讓M空載起動， 在額定電壓下空載運轉使機械損耗達穩定(5分鐘)。
    2) 調節調壓器到1.1倍額定電壓，然后逐步降低至可能達到的最低電壓值即功率和電流出現回升為止。其間測取電壓U0、電流I0、功率P0數據7～8組記錄于表4-12中。
表4-12
序 號
U0(V)
I0(A)
P0(W)
cosφ0

由空載實驗數據計算電機參數見第4-1節。
    3) 在做短路實驗時，不接負載電機DQ19部分，用機械工具卡住電動機并確保接入電源時轉子不能轉動。然后合上交流電源，升壓至約0.9～1.0UN，再逐次降壓至短路電流接近額定電流為止。
    4) 共測取UK、IK、PK等數據6～8組記錄于表4-13中。
注意：測取每組讀數時，通電持續時間不應超過5秒，以免繞組過熱。
    5) 轉子繞組等值電阻的測定（數據記錄于表4-14中）及由短路實驗數據計算電機的參數參見實驗4-1節。


 表 4-13
  序 號
UK(V)
IK(A)
PK(W)

       表4-14
UK0 (V) IK0  (A) PK0  (W) r'2 （Ω）


6) 在負載實驗時，電動機Ｍ和校正直流測功機ＭＧ同軸聯接。其中負載電阻R2選用DQ27上1800Ω加上900Ω并上900Ω共2250Ω電阻值，Rf選用DQ27上1800阻值，A2選用DQ22上的5A直流安培表，V2選用300V量程。空載起動Ｍ，調節和保持交流電源電壓為電動機Ｍ的額定電壓220伏，保持校正直流電機ＭＧ的勵磁電流If為校正值100mA。
7) 保持MG的勵磁電流If為100mA，合上開關S，再調節MG的負載電流IF，使電動機在1.1～0.25倍額定功率范圍內測取定子電流I、輸入功率P1、轉矩T2、轉速n，共測取6～8組數據，其中額定點必測，記錄于表4-15。
  表4-15         UN=220V            If=  100  mA
序 號
I(A)
P1(W)
IF(A)
n(r/min)
T2(N·m)
P2(W)
cosφ
S(%)
η(%)

五、實驗報告
    1、由實驗數據計算出電機參數。
    2、由負載試驗計算出電機工作特性：P1、I1、η、cosφ、S=f(P2)。
    3、算出電動機的起動技術數據。
    4、確定電容參數。
六、思考題
    1、由電機參數計算出電機工作特性和實測數據是否有差異？是由哪些因素造成的？
    2、電容參數該怎樣決定？電容怎樣選配？
