工業自動化綜合實訓裝置數據處理指令實驗

工業自動化綜合實訓裝置數據處理指令實驗

一、實驗?zāi)康?/strong>
1、掌握ZRST、DECO、ENCO指令的使用方法。
2、熟悉編譯調試軟件的使用。
二、實驗器材
1、PC機
2、PLC實驗臺（箱）
3、通訊電纜
4、導線若干
三、實驗內容及步驟
1、全部復位指令ZRST（FNC40）

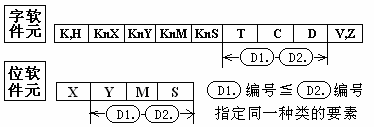

（1）指令適用的軟元件
指令適用的軟元件
（2）指令格式：
指令格式
（3）指令的功能與動作：可同時對一定數量的元件進行復位，即批量復位。
（4）輸入下面例程中的程序，觀察程序運行結果。
2、譯碼指令DECO（FNC41）

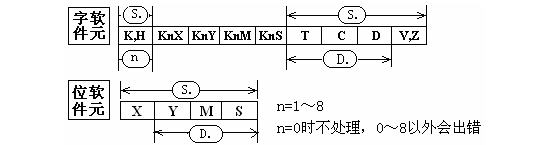

（1）指令適用的軟元件
（2）指令格式：
（3）指令的功能與動作
將源數據S中的n位進行解碼，根據解碼結果在目標數據中的相應置1。
（4）例程及說明：
例程例程
因?yàn)樵吹刂分械膎位數據的二進制值為3，所以從Y0起的第3位置1。若源地址中全為0，則Y0置1。
n=0時，不處理，n=0～8以外時，運算會出錯。
驅動輸入為OFF時，指令不執行，正在動作的譯碼輸出保持動作。
3、編碼指令ENCO（FNC42）
（1）指令適用的軟元件

 指令適用的軟元件
（2）指令格式：

指令格式
（3）指令的功能與動作
將源數據中的2n位中的（由高到低）第一個值為1的位的序號寫入目標地址D中。
（4）例程及說明：

源地址內的多個位是1時，忽略低位側。另外源地址都為0時會出現運算錯誤。驅動輸入為OFF時，指令不被執行，編碼輸出不變化。
