三菱PLC實訓臺機械手實驗

三菱PLC實訓臺機械手實驗

一、實驗?zāi)康?/strong>
         用PLC完成機械手傳送工件的過程
二、實驗器材
        1、PLC可編程控制器綜合實訓裝置            1臺
        2、工件傳送機構模塊                                     1塊
        3、PC機或FX-20P-E(自備）                               1臺
  4、自鎖連接導線                                         若干

實驗原理
三、實驗原理與實驗步驟
           1、工件傳送機構演示板結構如圖
           2、用PLC完成機械手工件傳送過程
           3、控制要求：
               （1）按下啟動按鈕，機械手下降到達限位開關S4時停止
               （2）機械爪夾緊工件KM吸合，上升至限位開關S3停止
               （3）機械臂右行至限位開關S2停止
               （4）機械手開始下降至限位開關S4時停止
               （5）機械爪松開KM失電
               （6）機械手上升至限位開關S3左行，左行至限位開關S1停止
               （7）回到初始位置開始下一個工件的傳送
           4、實驗步驟：
               （1）打開實驗臺電源，編程器與PLC連接
               （2）根據具體情況編制輸入程序，并檢查是否正確
               （3）按圖接線，實驗臺與工件傳送機構模塊，檢查連線是否正確
               （4）啟動程序，觀察運行結果
四、設計程序清單
     I/O地址分配

輸入地址 輸出地址
S1 X0 左行 Y0
S2 X1 右行 Y1
S3 X2 上升 Y2
S4 X3 下降 Y3
啟動 X4 KM Y4
復位 X5

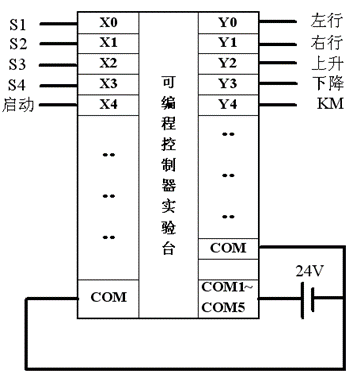

接線圖：
接線圖
※FX系列的輸出繼電器的公共端：FX2N－32MR為COM0～COM4;FX2N－48MR為COM0～COM5;
FX1N－60MR為COM0～COM7
五、參考程序
參考程序見光盤（機械手控制）
