移位寄存器指令格式及功能，如表 4.4 所示：

移位寄存器指令的格式及功能
梯形圖LAD	語句表 STL		功  能
	操作碼	操作數
	SHR	DATA,S_BIT,N	當位移位寄存器指令的使能位EN 為 1 時，數據位 DATA 在每一個程序掃描周期均移入寄存器的最低位（N 為正時）或最高位（N 為負時），寄存器的其他位則依次左移（N 為正時） 或右移（N 為負時）一位。

表 4.4
說明：
1.S_BIT 和 N 定義一個位移位寄存器。寄存器的長度為 N；寄存器的移位方向由 N 的符號決定，N 為正值寄存器左移（由低位向高位移動），N 為負值寄存器右移（由高位向低位移動）；寄存器的起始位由S_BIT 指定，N 為正時 S_BIT 為最低位，N 為負時 S_BIT 為最高位。
2.DATA 和 S-BIT 尋址 I、 Q、 M、 SM、 T、 C、 V、 S、 L 的位值；N 為字節尋址，可尋址的寄存器為 VB、 IB、 QB、 MB、 SB、 SMB、 LB、 AC,  也可立即數尋址。
3.移位指令影響特殊內部標志位 SM1.1（移出移位寄存器的數據進入溢出標志位 SM1.1）

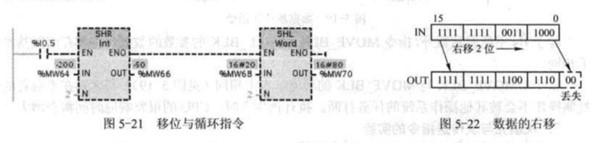

圖 4.6
