主頁 > 新聞動態 > 水力學實驗室建設參考
2022-11-23 16:35

水力學實驗室建設參考

水力學實驗室建設方案

1、實驗室功能介紹
流體力學的主要任務是研究流體靜止平衡和運動規律。在流體力學實驗中以流體運動的基本規律為主線，以能量守恒定律為核心內容，從影響流體流動各個主要方面著手，通過實驗讓學生在了解流體運動的基本規律的基礎上，學會對流體運動流動過程的基本描述，充分認識影響流體流動的主要因素及其在流動過程中的作用。
2、實驗室服務專業
土木工程專業、供熱通風與空調工程專業、建筑工程技術專業。
3、科研服務
為《流體力學》教學服務，也可以進行水泵的性能測試。
4、建設規劃
（1）實驗項目
根據學院土木工程專業和供熱通風與空調工程專業在校學生人數，水力學實驗室的建設規模設計為：每學期承擔80人的實驗教學規模，基礎實驗實現6人一組，能同時接納30名學生實驗；需要完成的項目包括：雷諾實驗、柏努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗、離心泵特性曲線測定、管路串并聯實驗。
（2）實驗儀器設備配置
由于我校暫無水力學方面的實驗室，因此需要購置實驗裝置，如表1所示。

表1   設備配置方案
序
號		 實驗
室		 實驗項目 儀器名稱 臺(套)數 規格型號 單價
(萬元/臺)		 總價
（萬元）
1 水力學實驗室 雷諾實驗、柏努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗 流體力學綜合實驗裝置
 		 2
 		 DB-LLZ 4.5 9
離心泵特性曲線測定 離心泵特性曲線測定實驗臺 2 DB-HR07 11.5 23
管路串并聯實驗 管路串并聯實驗裝置 4 DB-GCB 2.6 10.4
桌椅配備 實驗凳 20
實驗柜 2
實驗桌 2
溫度計 1 -20～50
軟管 管長視水龍頭布置位置定 20mm
總計

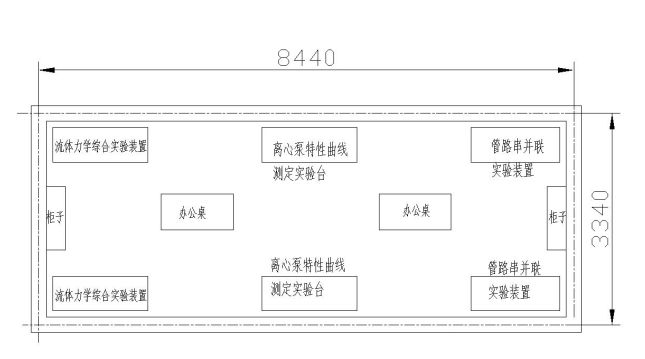

3、水力學實驗室平面布置圖：
根據以上實驗器材的規格以及實驗學生人數擬定需要面積為25.5平方米的實驗室，平面布置如下。
平面布置
