蝸輪蝸桿傳動實驗

一、蝸桿傳動的特點及應用
蝸桿傳動的主要優點是能得到很大的傳動比、結構緊湊， 其在分度機構中的傳動比i可達1000，在動力傳動中傳動比i＝10～80。由于蝸桿傳動屬于嚙合傳動，蝸桿齒是連續的螺旋齒，與蝸輪逐漸進入和退出嚙合，且同時嚙合的齒數對較多，故傳動平穩、噪聲低；在一定條件下，該機構可以自鎖。
蝸桿傳動的主要缺點是效率低，當蝸桿主動時，效率一般為0.7～0.8； 具有自鎖時，效率僅為0.4左右。由于齒面相對滑移速度大，易磨損和發熱，不適于傳遞大功率；為減小磨損， 蝸輪齒圈常用銅合金制造，故其成本較高；蝸桿傳動對制造安裝誤差比較敏感， 對中心距尺寸精度要求較高。
綜上所述， 蝸桿傳動常用于傳遞功率在50kW以下， 滑動速度在15 m/s以下的機械設備中。
二、普通圓柱蝸桿傳動的主要參數和幾何尺寸計算
1.蝸桿傳動的主要參數及其選擇
1）、模數m和壓力角α
蝸桿和蝸輪嚙合時，在中間平面上，蝸桿的軸面模數ma1和壓力角αa1與蝸輪的端面模數mt2壓力角αt2相等，并把中間平面上的模數和壓力角同時規定為標準值。標準模數m見表9-1， 標準壓力角α=20°（在動力傳動中推薦用α=20°；在分度傳動中，推薦用α=15°或α=12°）。
具體相關數據請參照《機械設計手冊》和《機械原理與機械設計基礎》
三、實驗操作
1、實驗的目的：
⑴了解蝸輪蝸桿傳動的構成，認識其組成元件；
⑵掌握蝸輪蝸桿相關幾何參數的定義及其意義；
⑶掌握蝸輪蝸桿傳動比、蝸輪蝸桿系統中軸的轉動方向；
⑷了解蝸輪蝸桿的不同類型及其在工程實際中的應用；
⑸了解蝸輪蝸桿傳動的類型及其應用；
⑹掌握蝸輪蝸桿傳動系統的安裝及校準方法；
2、實驗內容：
⑴計算蝸輪蝸桿傳動比；
⑵計算蝸輪蝸桿傳動的交錯角；
⑶確定蝸桿的旋轉方向和蝸輪的旋轉方向
⑷安裝并校準蝸輪蝸桿傳動系統；
3、實驗器材
電機一臺、電機座、標準蝸輪蝸桿一對、軸承座、立柱、傳動軸（φ20活塞桿）、T型螺釘、M12螺母、游標卡尺一把、直尺一把（20cm）、米尺一把、轉速傳感器、各種安裝工具等。
4、實驗過程與步驟
實驗1、計算搭接所選的一對蝸輪蝸桿傳動系統的傳動比；如圖7-3

如圖6-3
蝸桿頭數：Z1
蝸輪齒數：Z2
傳動比：i
實驗2、用所給測量工具計算出所搭接的傳動機構的兩軸的交錯角。（交錯角為兩軸線夾角）
交錯角B
實驗3、根據所搭建的蝸輪蝸桿傳動系統確定蝸桿的旋轉方向和蝸輪的旋轉方向
蝸桿的轉動方向                          （順時針/逆時針）
蝸輪的轉動方向                          （順時針/逆時針）
實驗4、安裝和校準蝸輪蝸桿傳動系統。

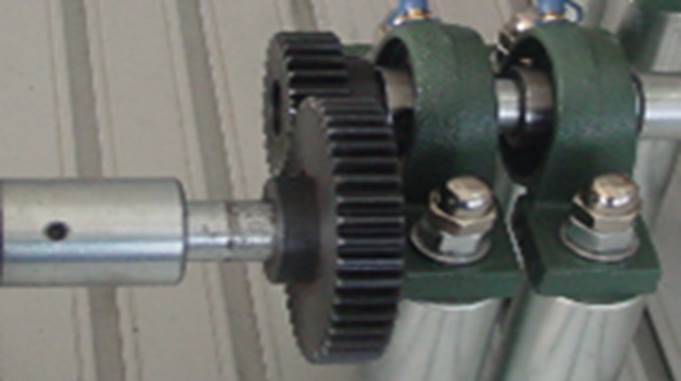

在這個實驗中，將執行安裝步驟和校準蝸輪蝸桿傳動系統，（圖6-4的傳動機構的搭建和校準見 實驗三、直齒圓柱齒輪）；

圖6-4
1.執行下列安全檢查
A.穿著合身的衣服（不可穿較寬松的）
B.項鏈、手表、戒指、領帶等飾品必須摘下
C.將長發盤起或置于帽中
D、地面不可潮濕。
2、 安裝傳動系統。
1、下面將直接進入蝸輪蝸桿傳動的搭建；
A、選擇合適的位置搭建蝸輪蝸桿傳動系統；
B、選擇長短合適的軸承支撐架按照前面的實驗搭建。
C、分別將蝸輪蝸桿緊固在軸承上，移動軸承支架對齊蝸輪蝸桿，保證兩軸線在同一平面內（可通過所給的測量工具校準）如果高度不合適可墊墊圈調整。
D、按照校準直齒圓柱齒輪的方法來校準此傳動系統；

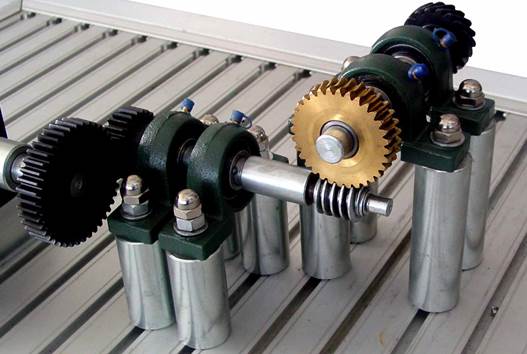

E、手動運行傳動系統，保證傳動系統的正確安全遠行；搭建圖如圖6-5
F、開啟電源開關，低速運行一段時間，緩慢提速。
G、在運行過程中觀察蝸輪和蝸桿嚙合情況，傳動是否平穩、噪音是否正常。
H、如出現異常，關掉電機電源，檢查是否搭建中出現問題，及時改正。
J、實驗完成后降低電機轉速到最小并關閉電源。
K、斷開安全開關
L、拆卸安裝并將各部件放回原處

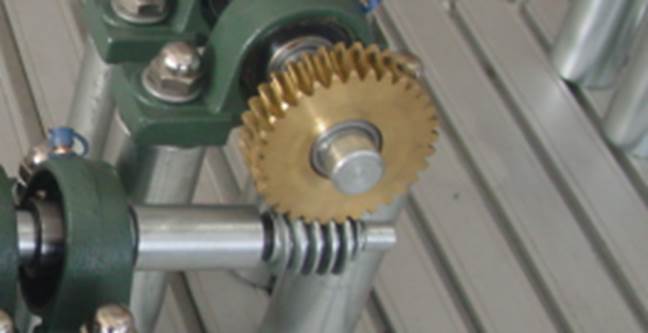

注意：在電機轉動過程中切勿用手及其其他物品觸碰�。ㄒ蛭佪單仐U具有自鎖性，請注意把蝸桿裝在主動軸上，把蝸輪裝在從動軸上。否則無法傳動。）蝸輪蝸桿傳動用語傳遞交錯軸之間的回轉運動和動力，通常兩軸交錯角為90度。傳動中一般蝸桿是主動件，蝸輪是從動件。蝸輪蝸桿傳動廣泛應用于各種機器和儀器中。蝸輪蝸桿傳動的主要優點是能得到很大的傳動比、結構緊湊、傳動平穩和噪聲較小。主要缺點是傳動效率較低，制造成本較高。本實驗主要讓學生體會這些特點等。

圖6-6
習   題
7-1 普通圓柱蝸桿傳動的正確嚙合條件是什么？
7-2 蝸桿傳動的失效形式有哪些？與齒輪傳動有什么區別？為什么？
7-3 蝸桿和蝸輪有哪些結構形式？各適用于什么場合？
7-4 普通圓柱蝸桿傳動的正確嚙合條件是什么？
7-5 標出圖7-7中未注明的蝸桿或蝸輪的旋向及轉向（均為蝸桿主動），
畫出蝸桿和蝸輪受力的作用位置及方向。
7-6 有一蝸桿傳動，模數m＝10mm，蝸桿分度圓直d1＝90 mm，蝸桿齒數z1＝1，蝸輪齒數z2＝41，計算蝸輪和蝸桿的主要幾何尺寸，此蝸桿傳動是否自鎖？��圖7-8所示為斜齒圓柱齒輪傳動和蝸桿傳動組成的雙級減速裝置，已知輸入軸上的主動齒輪1的轉向為n1方向如圖7-8所示，蝸桿的旋向為右旋。為了使中間軸上的軸向力為最小
（1） 試確定斜齒輪1和2的旋向； 圖7-8蝸桿傳動
(2) 確定蝸輪的轉向； ��
(3) 畫出各輪的軸向力的作用位置及方向。
