傳感與檢測實訓裝置的重要性以及應用

　　在現今科技飛速發展的時代，傳感與檢測實訓裝置成為了各個領域中不可或缺的重要工具。無論是工程學、醫學還是環境科學，都需要準確、可靠的傳感與檢測設備來進行實驗和測試。
　　首先，傳感與檢測實訓裝置在工程學領域中發揮著關鍵作用。無論是電子工程、機械工程還是土木工程，都需要依靠傳感與檢測設備來進行各種實驗和測試。比如，在電子工程中，傳感與檢測實訓裝置可以幫助學生們學*如何設計和調試電路板，實時監測電流和電壓的變化。而在機械工程中，傳感與檢測實訓裝置可以用于測量力、壓力、溫度等參數，幫助學生們更好地理解機械原理和實踐操作。因此，傳感與檢測實訓裝置在工程學領域中的應用前景廣闊。
　
一、概述
傳感與檢測實訓裝置由控制屏、實訓掛箱、實訓桌組成，通過本實訓臺可完成各類傳感器數據采集、組態軟件編程、Labview編程、單片機控制、PLC控制等實訓。
傳感與檢測實訓裝置設有電流型漏電保護器，對人身安全起到一定的保護。
傳感與檢測實訓裝置采用組件式結構，更換實驗?zāi)K便捷。如需擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可。
傳感與檢測實訓裝置

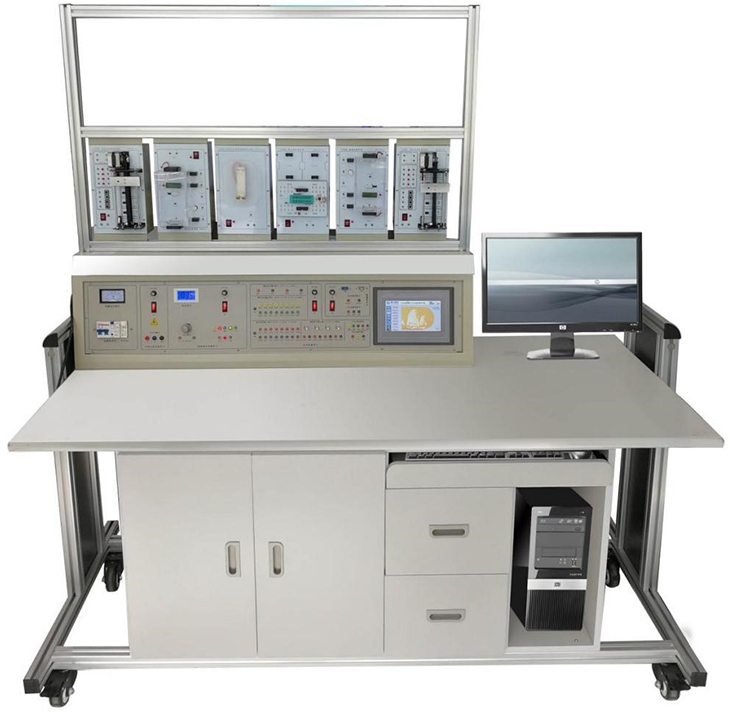

（參考圖）
二、主要技術參數
1、輸入電源：AC220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）
3、裝置容量：500VA
4、重量：100Kg
5、外形尺寸：168×70×160
三、裝置構成
（一）實驗屏：實訓時放置實訓掛箱，并提供實訓電源，鐵質雙面亞光密紋噴塑結構。
1、電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
2、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出單相交流220V工作電壓有高精度電壓表電流表指示。
直流電源電源：+5V/5A，+12V/2A，-12V/2A輸出，不同顏色插頭，過流自動保護功能。
3、DDS信號源部分（正弦波、三角波、方波），幅度、頻率可調。 幅度：0-5V；頻率：300-4000HZ；
4、多功能采集面板，采用2mm燈籠接口
數字信號輸入接口：16路，0/5V；
數字信號輸出接口：16路，0/5V，20mA；
模擬信號輸入接口：4路，V/I切換，0～5V/0～20mA；
模擬信號輸出接口：2路，0～5V，RL:1.5K；
總線通信接口：RS422總線，1路；RS485總線，1路；
USB通信接口：1路，開放式通訊協議；
5、可編程組態顯示屏，采用昆侖通泰TPC7062TI，7吋彩色顯示屏；
（二）實訓桌：鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
（三）實訓模塊：
序號 型號 名   稱 功    能
1 GC–01 單片機實驗掛箱（一） 單片機核心板接口
89C51單片機核心板及仿真器模塊
STM32F103單片機核心板及仿真器模塊
USB通信接口
電源電路
單片機IO口接線端子
外設擴展接口
2 GC–02 單片機實驗掛箱（二） 獨立/矩陣按鍵區
LED指示燈
蜂鳴器/功放喇叭
數碼管
時鐘芯片
2.4G模塊接口座
WIFI模塊借口座
RS485接口電路
CAN接口電路
LCD/TFT顯示屏
3 GC–03 霍爾傳感器閉環控制實驗掛箱（三）
 		 單個A3144霍爾傳感器；
0-360度旋轉霍爾角度傳感器；
直流電機；
可控PWM調速、正反轉電機驅動電路；
4 GC–04 光電式傳感器閉環控制實驗掛箱（四）
 		 槽型光電開關；
旋轉式光電編碼器
直流電機；
可控PWM調速、正反轉電機驅動電路；
5 GC–05  壓力傳感器應用實驗掛箱（五）
 		 雙孔懸臂平行梁應變式壓力傳感器；
氣壓傳感器；
橋式采集電路；
6 GC–06 三維加速度/角速度傳感器實驗掛箱（六） 引線式六軸加速度傳感器模塊；
數據轉換電路；
數據監控顯示電路；
7 GC–07 溫度/濕度閉環控制實驗掛箱（七） 密閉透明亞克力實驗空間；
加熱電路；
溫度/濕度傳感器電路；
風扇驅動電路；
除濕電路；
8 GC–08 直線運動控制實驗掛箱（八） 步進電機；
電梯模型；
限位行程開關；
位置光電開關；
步進電機驅動電路
9 GC–09 震動傳感器模塊 3種振動源：
震動單元：
壓電式傳感器等
10 PLC-01 PLC主機模塊 西門子S7-1200
11 PLCX-01 PLC實訓模塊1 交通燈控制；
藝術彩燈控制；
適用于PLC、單片機控制
12 PLCX-02 PLC實訓模塊2 電動機模擬控制；
自動售貨機控制；
適用于PLC、單片機控制
13 ★通信板：
 		   1）實驗臺地址范圍0-255。
2）具有WIFI、RJ45、RS485上位機通信接口。
3）上位機與各學生實驗臺智能測量?jī)x表數據交換，接口轉換功能。
4）工作溫度范圍-20℃～+50℃。
14 ★實驗臺管理軟件（上位機軟件）   1）添加、刪除、配置各實驗臺模塊。
2）實時監測各學生實驗臺各項模塊實時參數。
3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。
4）軟件用戶登錄管理功能。
四、實訓項目
1、基礎部分
1）霍爾傳感器的轉速測量實驗
2）光電式傳感器的轉速測量實驗
3）壓力傳感器測量實驗
4）三維加速度/角速度數據采集實驗
5）濕敏傳感器實驗
6）多種溫度傳感器測溫實驗
7）壓電加速度式傳感器的特性實驗
8）89C51單片機核心板模塊實驗
9）STM32F103單片機核心板模塊實驗
10）RS485總線通信模塊實驗
11）CAN宗信通信模塊實驗
12）2.4G無線通信模塊實驗
13）WIFI無線通信模塊實驗
14）LCD/TFT顯示屏驅動實驗
15) 矩陣按鍵驅動實驗
16）傳感器通用接口板，可拔插傳感器模塊。
17）單片機核心板通用接口板，可拔插單片機核心板。
2、綜合部分
（1）直線運動控制
（2）交通燈顯示
（3）數碼管顯示
（5）繼電器控制
（6）電機閉環測控模塊
（7）溫度閉環控制等
3、LABVIEW實訓部分
（1）labview軟件與底層硬件的RS485通信實驗；
（2） labview軟件與底層硬件的RS422通信實驗；
（3）labview軟件采集四通道電壓與顯示實驗；
（4）labview軟件控制輸出電平實驗；
（5）labview與底層硬件USB通信實驗；
（6）labview電平開關量讀取實驗；
（7）labview電平開關量設置實驗；
（8）labview溫度風冷控制綜合實驗；
（9）labview簡易示波器綜合實驗；
（10）labview壓力采集綜合實驗；
（11）labview直線運動控制綜合實驗
4、PLC實訓項目：
（1）交通燈控制；
（2）藝術彩燈控制；
（3）電動機模擬控制；
（4）自動售貨機控制；
（5）基于觸摸屏控制方式的基本指令編程練習
（6）基于觸摸屏控制方式的溫度PID控制
（7）PLC編程實訓
　　其次，傳感與檢測實訓裝置在醫學領域中也有著廣泛的應用。現代醫學離不開各種傳感與檢測設備的支持，例如心電圖機、血壓計、血糖儀等。這些設備可以幫助醫生們準確診斷疾病，并為患者提供及時的治療。此外，傳感與檢測實訓裝置還可以用于訓練醫學生，讓他們通過實際操作來熟悉各種醫療設備的使用方法和注意事項�？梢哉f，傳感與檢測實訓裝置是醫學教育中不可或缺的重要工具。
　　除此之外，環境科學也是傳感與檢測實訓裝置的應用領域之一。隨著環境污染問題的日益嚴重，各種環境監測設備變得越來越重要。傳感與檢測實訓裝置可以用于監測空氣質量、水質污染、土壤污染等環境參數，為環境科學研究提供數據支持。同時，傳感與檢測實訓裝置還可以幫助環境工程師們及早發現問題，采取相應的措施進行環境治理。
　　總之，傳感與檢測實訓裝置在各個領域中都扮演著重要的角色。它們不僅可以幫助學生們更好地理解理論知識，還可以為科研人員提供可靠的實驗數據。因此，無論是在工程學、醫學還是環境科學領域，傳感與檢測實訓裝置都是不可或缺的工具。
