　一、蒸發冷卻實驗裝置簡介
　　蒸發冷卻實驗裝置是一種利用水蒸發吸熱來降低環境溫度的裝置。它通常由以下幾個部分組成：水源、散熱器、蒸發盤、風扇和控制器等。通過這些部件的協同工作，我們可以有效地降低周圍的環境溫度，為我們帶來清涼的感覺。
　　二、蒸發冷卻實驗裝置的工作原理
　　1. 水源：蒸發冷卻實驗裝置需要有穩定的水源供應。通常，我們會使用自來水或者經過處理的廢水作為水源。確保水源的質量對于實驗的成功至關重要。
　　2. 散熱器：散熱器的主要作用是將水源產生的熱量傳遞給周圍環境。散熱器的類型有很多，如鋁合金散熱器、鋼制散熱器等。在選擇散熱器時，我們需要考慮到實驗場地的大小和環境條件。
　　3. 蒸發盤：蒸發盤是蒸發冷卻實驗裝置的核心部件之一。它通常由銅質或鋁質制成，具有良好的傳熱性能。在實驗過程中，水分會在蒸發盤上蒸發，同時吸收周圍環境的熱量，從而達到降溫的目的。
　　4. 風扇：風扇的作用是為蒸發盤提供充足的氣流，以保證水分能夠充分蒸發。風扇的轉速可以通過控制器進行調節，以達到最佳的散熱效果。
　　5. 控制器：控制器主要用于監測實驗過程中的環境溫度和濕度，以及控制風扇的轉速。通過合理的設置，我們可以根據實際情況調整實驗條件，使實驗結果更加準確可靠。

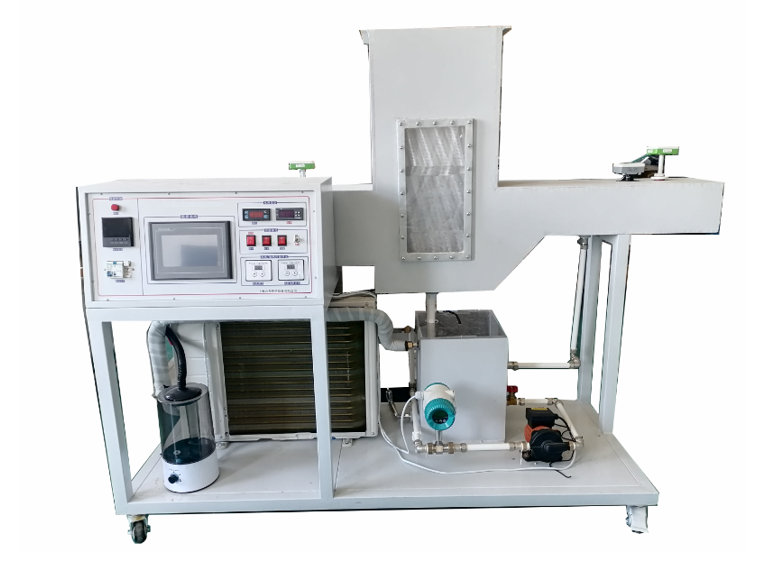

DB-JD134 蒸發冷卻實驗裝置

一、概述：
1、蒸發冷卻實驗臺是一種空氣調節設備，可對空氣進行加熱、冷卻等多種處理方式，在空調工程中，利用帶有熱量水從上至下噴淋散布到填料表面上，水從止而下過程中，同時與進入的空氣進行熱交換，得到經冷卻換熱后的空氣由風機送到實驗管道中的過程
2、氣水傳熱傳質測試裝置是一種空氣調節測量設備，可對空氣進行加熱、冷卻等多種處理方式，在空調工程中有數據采集測量，利用帶有熱量水從上至下噴淋散布到填料表面上，水從止而下過程中，同時與進入的空氣進行熱交換，得到經冷卻換熱后的空氣由風機送到實驗管道中的過程

二、技術數要求：
1、工作環境溫度：0-40℃。工作環境濕度：< 80%
2、單相220V/50 Hz。
3、制冷量：1730W
4、水泵： 100W，電壓220V /50Hz
5、離心通風機：電機功率150W 電壓220V
6、風速度可調整。
7、外形尺寸：2500×700×1300（mm）

三、特點
“濕空氣蒸發冷卻裝置”要與“空氣水傳熱傳質測試裝置”相結合組成全功能測量實驗系統。

四、設備組成
蒸發冷卻裝置，空氣與水在填料表面進行接觸換熱，實現空氣降溫。循環空氣可實現10-50℃之間調節；進口空氣可實現溫度、濕度調節；蒸發冷卻設備設有透明窗口，便于學生觀察內部結構。

1、冷水機組：
可產生10度低溫水作為冷水介質為系統提供冷源，循環水溫10-50℃度之間變化，可實現流量調節，實現環境模擬
2、再生空氣：
再生空氣能溫度在20-50℃之間變化，可模擬環境從而實現進風變化變量
可產生50度高溫水作為熱水介質為系統提供熱源，智能控制器1只（功率2000W），輸出功率可通過歐姆龍原廠調節器進行調節，用于加熱蒸發器循環水溫度，3位字顯示。數字自動保存，上電自動啟動上次實驗時的調節數值，帶波峰電壓吸收電路有效保護控制功率因數。保持功率穩定。

1、7寸觸摸屏控制系統：
溫度測量：可測量進出水溫度，進出風濕溫度，進出風壓力（傳感器100PA）、可測量水流量計（3T），示顯屏：可顯示各點溫度，壓力。流量，風速度
2、溫度傳感器（0-100℃，分辨率0.1℃，精度±0.3℃）
3、水流量計：0-3T/H/4/20MA精度±1%
4、水泵、風機功率測量精度±1%
5、風速風量變送器：測試精度≤1%，風速0-30m/s,/4/20MA
6、數據采集、顯示、存儲和調節功能
7、與蒸發冷卻裝置配套使用，高精度流量計、風量計、溫濕度傳感器、數據測量與顯示裝置、調節系統，變送器電壓：DC20V/4-20MA

8、數據模擬量
模擬輸入4-20MA，電壓：DC24V，輸入通道8路，通信協議：485/232。輸出4-20MA。

4、水循環系統：
1）水泵、370W/220V
2）渦輪流量計：4-20MA/3T
*3）水熱濕交換處理室、上層/旁邊設計有機玻璃，透過玻璃觀察內部結構，
*4）噴布水器：有機玻璃玻璃材料，布水孔3MM，孔距30MM
*5）擋水板、有壓式防水
*6）阻流填料：蜂窩式
5、低噪音風機：
150W/220V：壓力150P：風量：1800
6、加濕器、
電子式：100W
7、空氣處理系統：
由進風管，出風管，噴水器、布水器、布水盤，過濾網，擋水板、風機組成，其原理是水從上而下，與空氣進行熱濕交換。
四、配置表

序號	名稱	規格	數量
1	空氣管道		1套
2	加濕器		1臺
3	布置水器		1套
4	流量計	4-20MA	1套
5	風機	0.15KW	1套
6	電機調速度器		1套
7	熱泵機組		1套
8	水泵	370W/220	1套
9	水箱	不銹鋼	1套

六、配置表

序號	名稱	規格	數量	說明
1	風速傳感器	4-20MA	2套
2	溫濕度傳感器	4-20MA	2套	相對濕度
3	PT100變送器	4-20MA	2套
4	觸摸屏		1套
5	4-20MA模擬量	8通道	1套
6	流量計	4-20MA	1套
7	風機	0.15KW	1套
8	水泵	370W/220	1套
9	測量控制系統	模擬輸入4-20MA，電壓：DC24V，輸入通道8路，通信協議：485/232。輸出4-20MA。	1套

七、主要用途要求：
1、了解液體蒸發過程
2、了解液體冷卻過程
3、完成氣液換熱實驗過程
4、完成冷水/氣換熱實驗過程
5、完成液體/氣換熱實驗過程
6、完成熱氣/液體換熱實驗過程
7、通過實驗加深對掌握測量熱質交換過程、相對濕度、阻力特性的方法；熱交換效率系數和接觸系數的測定方法
　　三、蒸發冷卻實驗裝置的應用場景
　　蒸發冷卻實驗裝置廣泛應用于各種場所，如實驗室、工業廠房、農業大棚等。在這些地方，我們可以通過調整水源和散熱器的配置，實現精確的降溫控制。此外，蒸發冷卻實驗裝置還可以與其他節能設備相結合，提高整體的能效水平。
　　四、結語
　　蒸發冷卻實驗裝置為我們揭示了大自然中一種簡單而有效的降溫方法。通過這個實驗，我們不僅可以了解蒸發冷卻的基本原理，還可以將其應用于實際生活中，為自己和他人帶來舒適的生活環境。希望通過對這一實驗的學習，大家能夠更加珍惜水資源，關注環境保護，共同創造一個美好的未來。
