主頁 > 新聞動態 > 蓄冷空調制冷技術實訓裝置：創新教學與實踐的完美結合
2024-11-03 09:20

蓄冷空調制冷技術實訓裝置：創新教學與實踐的完美結合

在現代教育領域，理論與實踐的結合日益重要。蓄冷空調制冷技術實訓裝置正是這一理念的具體體現，它為學生提供了一個深入了解和掌握中央空調系統設計與運行原理的絕佳平臺。本文將詳細介紹蓄冷空調制冷技術實訓裝置的核心特點、技術性能、系統配置以及其在教學實訓中的廣泛應用。
　　 一、蓄冷空調制冷技術概述
　　蓄冷空調是利用夜間低谷負荷電力制冰并儲存在蓄冰裝置中，白天融冰釋放所儲存的冷量，減少電網高峰時段的空調用電負荷及裝機容量。這不僅提高了能源利用率，還代表了當今世界中央空調的發展方向。蓄冷空調制冷技術實訓裝置是根據相關課程的實踐教學設計的新型設備，旨在通過實際操作幫助學生更好地理解和掌握相關知識。
　　 二、核心特點
　　 工業真實部件：采用工業現場的真實蓄冷空調部件，與實際應用接軌。
　　 三種運行工況：可組成蓄冷運行、取冷供冷運行和常規空調運行三種模式。
　　 綜合功能：直接蒸發制冰蓄冷、制冷劑內融冰取冷及大溫差過冷有機結合為一體。
　　 結構簡單緊湊：系統結構簡單緊湊、蓄冷取冷方便、控制靈活有效。
　　 三、技術性能
　　1. 輸入電源：?jiǎn)蜗嗳�——220V±10% 50Hz
　　2. 工作環境：溫度10℃——+40℃；相對濕度＜85%(25℃)；海拔＜4000m
　　3. 裝置容量：＜4kVA
　　4. 制冷劑：R22/R134a
　　5. 載冷劑：乙烯乙二醇水溶液
　　6. 安全保護：設有電流型漏電保護、接地保護，符合國家標準
　　 四、系統配置
　　 1. 實訓臺
　　采用不銹鋼結構，結構清晰、緊湊。
　　 2. 控制柜
　　鐵質雙層亞光密紋噴塑結構，結構堅固。前門透明設計，可觀察到中央控制器(PLC主機)、接觸器等元件。面板上有總電源控制開關、電壓表、電流表等。
　　 3. 交流電源控制
　　三相四線制AC380V電源供電，設漏電保護器。
　　 4. 控制系統
　　由電氣控制、PLC可編程控制器、計算機組態監控組成。
　　 5. 系統基本組成
　　包括制冷機組、蓄冰裝置、乙二醇泵、電磁閥、板式換熱器、空調末端裝置等。
　　 6. 電源電壓指示
　　提供系統電網監控交流電壓表、交流電流表等。
　　 7. 制冷系統壓力指示
　　提供真空壓力表和雙組壓力控制器，測量范圍分別為0.1——1.5MPa、0.1——3.5MPa。
　　 8. 動態故障演示分析系統
　　采用7寸彩色中文觸控屏系統管理器，實時顯示系統線路圖和工作狀態，支持學生登錄進行排故訓練，并導出實驗數據。
　　 五、實訓項目
　　1. 蓄冷空調系統結構及工作原理
　　2. 蓄冷空調啟動、運行和調試
　　3. 蓄冷空調運行工作情況記錄、運行參數檢測
　　4. 蓄冷空調的控制流程和控制原理
　　5. 可編程控制器的編程、調試和應用
　　6. 中央空調的結構認識及設備實訓
　　7. 中央空調啟動和停止的實訓
　　8. 中央空調運行、調節操作實訓
　　9. 運行工況及各運行參數檢測實訓
　　10. 可編程控制器PLC高級編程及接線調試實訓
　　11. 配套傳感器與A/D轉換模塊的數據采集和實時監控實訓
　　12. 組態技術應用實訓
　　13. 網絡遠程控制實訓
　　14. 網絡安裝及設置實訓
　　 六、結語
　　蓄冷空調制冷技術實訓裝置不僅是一種教學工具，更是連接理論與實踐的橋梁。通過這一裝置，學生可以在真實的操作環境中學習到最先進的蓄冷空調技術，提升自身的專業技能和就業競爭力。無論是對于教育機構還是對于學生個人而言，蓄冷空調制冷技術實訓裝置都是一項不可或缺的寶貴資源。

一、概 述
 DB-NT655A蓄冷空調制冷技術實訓裝置是利用夜間低谷負荷電力制冰儲存在蓄冰裝置中，白天融冰將所儲存冷量釋放出來，減少電網高峰時段空調用電負荷及空調系統裝機容量，它代表著當今世界中央空調的發展方向。蓄冷空調制冷技術實訓裝置是根據《蓄冷空調系統原理、工程設計及應用》、《蓄能空調技術及其發展》等課程的實踐教學而開發設計的新型實訓設備。蓄冷空調制冷技術實訓裝置采用直接蒸發制冰系統，系統主要由制冷機組、蓄冰裝置、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。適合各院�？照{(diào)工程專業、建筑環境與設備工程等專業相關課程的實訓教學。

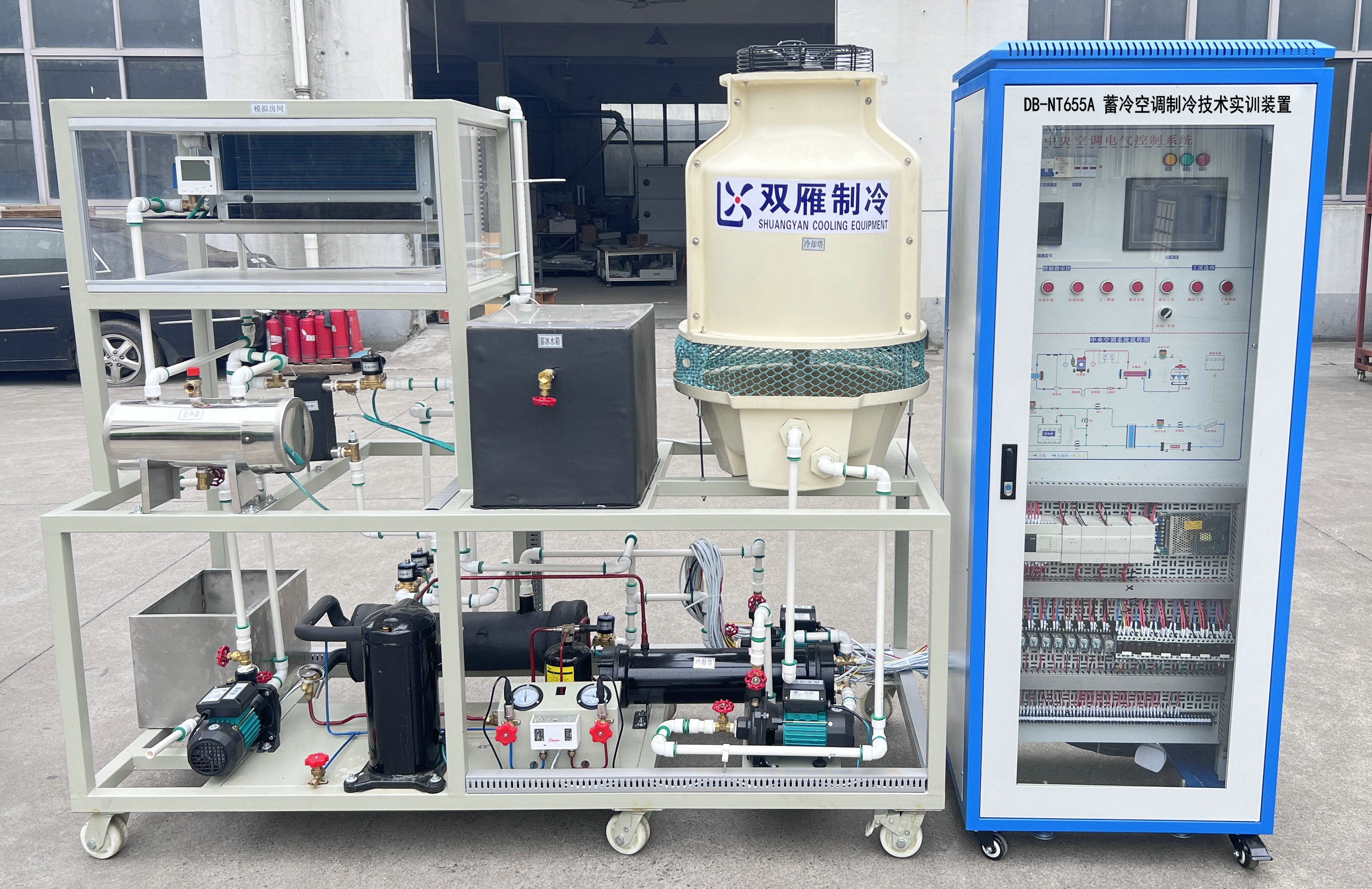

蓄冷空調制冷技術實訓裝置
二、特 點
1.蓄冷空調制冷技術實訓裝置采用工業現場的真實蓄冷空調部件，與實際應用接軌；
2.蓄冷空調制冷技術實訓裝置可組成蓄冷運行、取冷供冷運行和常規空調運行三種運行工況；
3.本裝置將直接蒸發制冰蓄冷、制冷劑內融冰取冷及大溫差過冷有機結合為一體。
4.系統結構簡單緊湊、蓄冷取冷方便、控制靈活有效。
5.蓄冰工況選擇模式，主機向冰槽供冷，夜間錯峰用電。
6. 融冰工況選擇模式，日間冰槽供冷，達到節能效果
7. 主機工況選擇模式，由主機直供冷，滿負荷運行
三、技術性能
1.輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃)；海拔＜4000m
3.裝置容量：＜4kVA
4.制冷劑：R22
5.載冷劑：乙烯乙二醇水溶液
6.安全保護：設有電流型漏電保護、接地保護，安全符合國家標準
四、系統配置
1.實訓臺：采用不銹鋼結構，結構清晰、緊湊。
2.控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器(PLC主機)、接觸器、熱保護器等控制元件。面板上面有總電源控制開關、電壓表、電流表、手動旋鈕開關、工作狀態指示燈、系統流程圖及PLC主機單元。
3.交流電源控制：三相四線制AC380V電源供電，并設有漏電保護器控制控制屏總電源。
4.控制系統：控制系統由電氣控制、PLC可編程控制器、計算機組態監控組成。
5.系統基本組成：主要由制冷機組、蓄冰裝置、乙二醇泵、電磁閥、板式換熱器、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。
6.電源電壓指示：提供系統電網監控交流電壓表、交流電流表，制冷機組運行交流電流表等。
7.制冷系統壓力指示：提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力變化；對壓縮機起到保護作用。
五、基本配置：
編號 名稱 單位 數量 備注
1 壓縮機（3P） 臺 1 谷輪低溫300C半封閉壓縮機380V/50HZ
2 定制一次蒸發器 只 1 3P干式
3 模擬鍋爐 臺 1 1000W冬天供熱
4 儲液器 個 1 2L
5 工況換向閥 套 4 DN20蓄能切換
6 冷卻水系統 套 1 系Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)接頭采用鋁塑管和銅接頭
7 冷凍水系統 套 1 Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)
接頭采用鋁塑管和銅接頭
8 乙二醇泵 套 1 輸出功率：370W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm
9 全銅手閥 只 4 管道
10 高低壓表 只 2 1.5MP、3.0MP各一只
11 膨脹閥 只 1 丹佛斯3號蕊，
12 繼電器 只 1
13 蓄冰水箱400*300*300 只 1 定制、不銹鋼水箱外部包有保溫板，內置冰槽
14 冷卻水泵 臺 1
15 中央空調控制閥 只 1 60S時間開關
16 3噸冷卻水塔 只 1 冷卻塔（冷卻水量：3m3/h、外形尺寸：Φ70×113cm、電機功率：0.18KW）、冷卻水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：3T、額定揚程：10m、進出口管徑：25mm(1″)）、水流開關（進出口管徑：20mm）
17 過濾器3/8 個 1
18 視液鏡3/8 個 1
19 中央空調控制器 個 1 液晶屏，無遙控功能
20 水路截止閥，升降式手輪閥，全銅1/2 只 6 全銅水閥
21 交流接觸器 只 5 220V
22 冷凝器水炮 只 1 3P
23 中央空調板式換熱器3P 套 1 內部溶液為水。乙二醇泵板式換熱器    （單片換熱面積：0.023m2、最大流量：4m3/h、材質：不銹鋼、設計溫度：-195℃～220℃
24 冷卻風機 個 1 300MM
25 不銹鋼補水水箱 套 1 規格：400*300*350
26 鋼架（含水箱支架） 套 1 規格：2000*1000*800
27 配電控制柜，網絡式機柜 臺 1 規格：1800*700*700
28 制冷水泵350W 個 1 輸出功率：350W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)
29 微機與控制柜通訊連接線 條 1
30 風機盤管 套 1 三檔調速、接口25MM，額定轉速：2850rpm量500，蒸發面積1平米
31 中央空調控制實訓軟件 套 1
32 實驗操作指導書 套 1
33 中間繼電器 只 8 24V
34 PLC，F(xiàn)X3U-32M 臺 1
35 數據采集系統 溫度采集模塊 套 1 FX2N-4AD-PT
36 壓力采集模塊 塊 1 FX2N-2AD
37 壓力變送器 只 2 0-10V
38 溫度傳感器 個 4 PT100
39 可移動式學生終端計算機臺架 套 1 （鋼木結構≥材500×550×900 mm）
40 直流開關電源 套 1
41 工業組態軟件 套 1
42 PLC編程軟件 套 1
43 中央空調PLC應用程序 套 1
44 中央空調組態應用程序 套 1
45 其他配件其他配件 套 1 活動扳手（0-250mm)，十字螺絲刀、內六角扳手


六、實訓項目
1.蓄冷空調系統結構及工作原理
2.蓄冷空調啟動、運行和調試
3.蓄冷空調運行工作情況記錄、運行參數檢測
4.蓄冷空調的控制流程和控制原理
5.可編程控制器的編程、調試和應用
6.認識中央空調的結構及設備的實訓；
7.中央空調啟動和停止的實訓；
8.中央空調的運行、調節操作實訓；
9.對中央空調的運行工況及各運行參數進行檢測實訓；
10.對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
11.配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空12.調的運行參數進行采集、實時監控等實訓；
13.組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
14.網絡遠程控制實訓；
15.網絡的安裝及設置實訓；
