主頁 > 新聞動態 > 探索電工綜合實驗平臺的奧秘
2024-12-23 08:15

探索電工綜合實驗平臺的奧秘

隨著科技的不斷進步和社會的快速發展，電工技術作為基礎科學領域的一個重要分支，在現代社會中扮演著至關重要的角色。為了適應這一發展需求，電工綜合實驗平臺應運而生，成為培養高素質電工人才、推動科技創新與應用的重要工具。
一、電工綜合實驗平臺的概念和重要性
概念定義：電工綜合實驗平臺是一個集成了多種電工電子技術實驗設備的綜合性教學與研究平臺。它不僅包括基本的電路分析、電機控制等實驗設備，還涉及更高級的信號處理、自動控制以及電力系統模擬等領域。
重要性解析：該平臺的重要性首先體現在其對電工專業學生的實踐能力培養上。通過親手操作實驗設備，學生可以將理論知識與實際應用緊密結合，提高解決實際問題的能力。其次，對于科研人員而言，電工綜合實驗平臺提供了一個開放的實驗環境，促進了新技術的研發及其在實際中的應用。
二、電工綜合實驗平臺的功能與特點
多功能性：電工綜合實驗平臺具備強大的功能多樣性，能夠進行從基礎到高級的各種電工電子實驗，滿足不同層次的教學和研究需求。
開放性：該平臺的開放性設計允許用戶根據自己的興趣和研究方向自由組合實驗?zāi)K，極大地激發了用戶的創新意識和探索精神。
先進性：采用當前先進的電工電子技術和設備，確保實驗的準確性和可靠性，為用戶提供接近工業標準的實驗體驗。
三、電工綜合實驗平臺的應用實例
在教學方面，許多高等院校已經將電工綜合實驗平臺納入其課程體系中，通過實驗教學使學生深入理解電工理論并掌握實際操作技能。例如，通過模擬電網運行狀態的實驗，學生能夠直觀地學習到電網的工作原理及其穩定性分析方法。
在科研領域，電工綜合實驗平臺同樣發揮著不可或缺的作用。研究人員利用平臺上的先進設備進行新型電機的研發、高效能量轉換技術的研究等多項前沿科技的探索工作。
四、展望未來
隨著技術的不斷進步和創新意識的增強，電工綜合實驗平臺將繼續在促進教育教學改革、推動科學研究發展等方面發揮更大的作用。未來，我們有理由相信，這一平臺將會更加智能化、網絡化，成為連接理論與實踐、學校與企業之間的橋梁，為電工技術的發展注入新的活力。
一、基本功能：
1、 電工綜合實驗平臺能完成高等院校電路分析、電工技術、電路原理、電子技術等多門課程的實驗教學。
2、電工綜合實驗平臺配套測量?jī)x表精度高，采用數字化、智能化及人機對話模式，各種儀表均有可靠的保護功能。
3、電工綜合實驗平臺操作面板采用鋁制面板，面板厚度2mm，文字符號采用現代彩色噴描技術處理，面板標識清晰，鋁面板顏色和實驗臺顏色一致。
4、電工綜合實驗平臺整體采用模塊化結構形式，電源和儀器儀表全部采用獨立掛箱式結構，各實驗?zāi)K任務明確，方便學校根據自身的教學要求，選擇不同的實驗配置，易于后期擴展升級。實驗?zāi)K之間的工作電源用短接導線連接，既接通各模塊電源，又使各模塊連成一體。
5、電工綜合實驗平臺裝有電壓型漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實驗進程安全；裝有一套電流型漏電保護器，若有漏電現象，當漏電流超過一定值時，即切斷電源；各種電源及各種儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
二、技術性能：
1、輸入電源：三相四線(或三相五線)AC380V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：約1650mm×720mm×1540mm
三、實驗臺主要配置及功能：

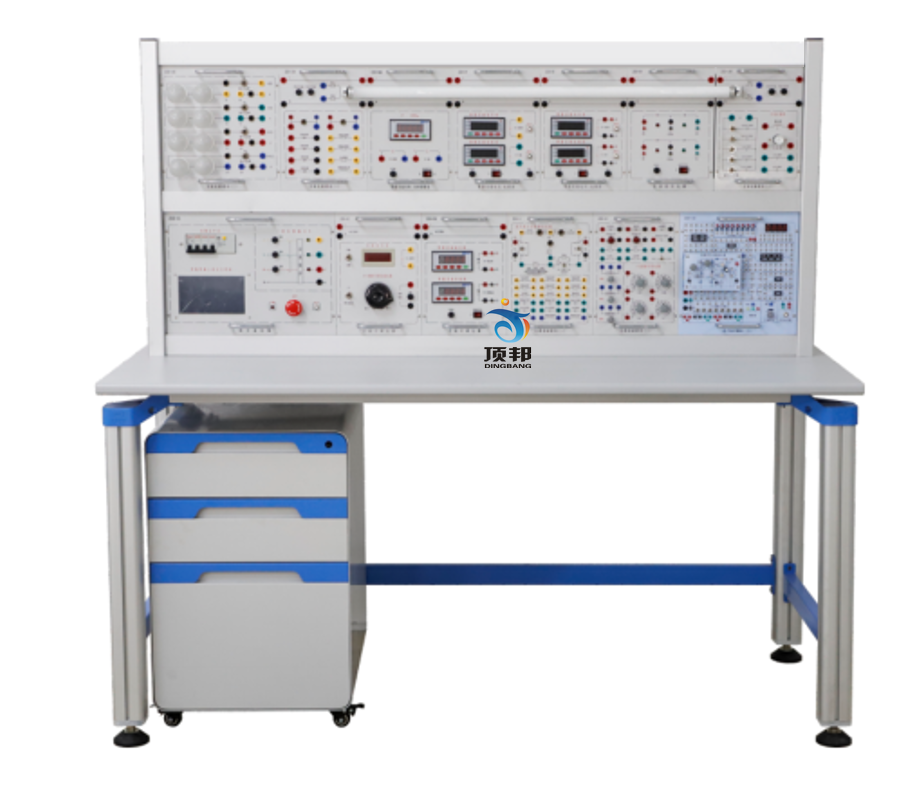

實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、配件等組成。具體參數如下：
序號 部件名稱 功能及技術參數 數量
1 實驗桌 1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。
2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。
3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。		 1套
2 實驗臺架 實驗臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表面滑，無凹槽，用于放置儀表、實驗?zāi)K等。 1套
3 存儲柜 采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。 1套
4 三相交流電源 （1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。
（2）實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。		 1套
5 交流可調電源 提供0～250V連續可調交流電源一路，數顯電壓變顯示輸出電壓值，輸出具有短路、過流保護等功能。提供交流電壓表一只，測量范圍0～500V，三位半顯示，能夠測量輸入交流電壓。 1套
6 直流可調電源 提供雙路直流程控電源:采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。
2.8寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。		 1套
7 低壓直流電源、智能直流恒流源 一路0-500mA/12V恒流源:采用DAC加MOS管恒流輸出，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 。2.8寸TFT液晶屏顯示輸出電流值、限位電流和負載電流，且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。
低壓直流電源：±5V、±12V四路固定輸出，每路均具有短路、過流保護及自動恢復保護功能。		 1套
8 智能交流電壓表、電流表 智能交流電壓表1只:測量范圍：0-500V,設置2V/20V/200V/1000V四量程，量程自動切換,超量程報警。2.8寸TFT液晶屏顯示四位測量值，具有超量程自動提示功能。
智能交流電流表1只：測量范圍：0-5A, 設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。2.8寸TFT液晶屏顯示四位測量值，具有超量程提示功能。		 1套
9 智能直流電壓表、電流表 智能直流電壓表1只:測量范圍：0-1000V,設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。2.8寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
智能直流電流表1只：測量范圍：0-5A,設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。2.8寸TFT液晶屏顯示四位測量值，超量程提示。		 1套
10 智能交流數顯功率表 智能交流數顯功率表1只：功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。2.8寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。負載類型：L、R、C。
 		 1套
11 函數信號發生器 正弦波頻率范圍：0Hz - 2MHz
方形波頻率范圍：0Hz - 2MHz
三角波頻率范圍：0Hz - 2MHz
其它波形頻率范圍：0Hz - 2MHz
信號輸出參數
輸出通道：一路主波形輸出和一路主波形同步的TTL電平輸出
輸出波形：正弦波、方波（占空比可調）、三角波、升鋸齒波、降鋸齒波
輸出幅度：≥10Vp-p(空載)
輸出阻抗：50Ω±10%
直流偏置：±3V
方波占空比范圍：1%~99%
TTL輸出
幅度：>3Vp-p
扇出系數：>20 TTL負載
TTL電平上升下降時間：≤20ns
頻率計數器功能
計數范圍：0-4294967295
測頻范圍：1Hz~60MHz
輸入幅度：1Vp-p~20Vp-p
其它特性
顯示方式：LCD1602液晶英文顯示
蜂鳴器提示功能：可通過程序設置開啟或關閉
操作特性：全部按鍵操作，旋鈕連續調節		 1套
12 電路基礎模塊（一） 提供電阻、電感、電容、電路基礎實驗?zāi)K和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。 1套
13 電路基礎模塊（二） 提供各種功率電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。 1套
14 交流電路模塊（一） 提供鐵芯變壓器一只（50VA、36V/220V）、電流插座等，原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞。 1套
15 交流電路模塊（二） 提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器、日光燈等，高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高實驗。 1套
16 交流電路模塊（三） 提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)�？刹�60W以下的白熾燈八只。能夠完成三相交流電路實驗。 1套
17 實驗導線 根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。 1套
18 導線架 用于懸掛和放置實驗專用連接導線，外形尺寸約530mm×430mm×1200mm，設有五個萬向輪。 1件
19 實驗配件 提供與實驗設備相匹配的實驗指導書、配件等。 1套

四、完成的實驗項目：
1、電工基礎實驗
（1）基本電工儀表的使用與測量誤差的計算
（2）減小儀表測量誤差的方法
（3）歐姆定律
（4）疊加原理驗證及其故障判斷
（5）基爾霍夫電壓和電流定律驗證及其故障判斷
（6）戴維南定理驗證及其故障判斷
（7）諾頓定理驗證及其故障判斷
（8）電壓源外特性的測定
（9）直流電阻電路故障的檢查
（10）二端口網絡
（11）互易定理
（12）電容的充放電
（13）最大功率傳輸條件測定
（14）電位電壓的測定及電路電位圖的繪制
（15）已知和未知線性與非線性電路元件伏安特性的測繪
（16）一階電路過渡過程的研究
（17）二階電路過渡過程的研究
（18）RLC串聯諧振電路的研究
（19）功率因數提高
（20）功率因數及相序的測量
（21）用三表法測量交流電路等效參數
（22）三相交流電路電壓的測量
（23）三相交流電路電流的測量
（24）三相電路功率的測量
（25）單相變壓器參數測定及繞組極性判別
