隨著工業電氣自動化技術的飛速發展，對電工電子類專業人才的實際動手能力和創新能力提出了更高的要求。電工電子綜合應用創新實訓裝置（以下簡稱“本實訓裝置”）是一種多功能、模塊化、開放性的實訓平臺，專為職業院校及培訓機構設計。該裝置旨在通過模擬實際工作環境，結合理論與實踐，培養學生的實際操作能力、創新思維和解決問題的能力。它不僅適用于電工、電子技術等課程的教學實訓，還能廣泛應用于課程設計、畢業設計及電子產品研制。
二、技術指標
工作電源：三相五線 AC 380V±10% 50Hz
溫度：——10——40℃
環境濕度：≤90%（25℃）
外形尺寸：長×寬×高=1600×700×1200㎜
整機功耗：≤1.5KW
安全保護措施：具有接地保護、漏電保護功能，符合相關的國家標準
設備構成：采用鐵質雙層亞光密紋噴塑結構，鋁質面板
三、設備特點
1. 綜合性與創新性
本實訓裝置將驗證性實驗轉變?yōu)榫C合性應用與創新實訓，以培養能力為主線，注重技術應用，使學生在接近生產實際的環境中學習。學生可以獨立自主搭建實驗電路，利用多種模塊精心配置的組合部件進行實訓，從而提高他們的綜合應用能力和創新能力。
2. 模塊化設計
裝置由多個模塊組成，包括電源儀表控制屏、實訓桌、電工電子實訓組件、實訓套件和工具等。每個模塊都經過精心設計，可以靈活組合，滿足不同層次、不同專業的教學需求。例如，電源儀表控制屏部分包含交流電源模塊、直流電源模塊和交直流測量儀表模塊等，可以為學生提供全面的電力供應和測量手段。
3. 安全性高
裝置具備完善的安全保護措施，如接地保護、漏電保護功能，符合相關的國標標準。所有插座均采用高絕緣的安全型插座，導線也采用高強度安全型實驗導線，確保學生操作過程中的安全。此外，裝置還設有急停按鈕和過流保護裝置，進一步保障設備和學生的安全。
4. 實用性強
本實訓裝置不僅可以用于常規課程的實訓實驗，還可以用于課程設計、畢業設計以及電子產品的研制開發。學生可以在平臺上進行電工電子產品線路的安裝、調試和排故訓練，還可以開展技能競賽等活動。這種多元化的使用方式大大提高了設備的實用性和使用效率。
四、功能模塊介紹
1. 電源儀表控制屏部分
三相交流電源模塊：提供三相固定380V交流電源及單相0——250V連續可調交流電源，并設有過流保護和短路保護功能。
低壓交流電源模塊：提供3V——24V七檔可調電壓輸出，最大輸出電流為1.5A，電流表指示，同時提供雙17V帶中心抽頭變壓器一只。
穩流穩壓電源模塊：提供0——220V連續可調直流電源，帶有過流保護功能。
交直流測量儀表模塊：包括真有效值交流數字電壓表、真有效值交流數字電流表、智能型直流電壓表和智能型直流電流表，各儀表均具有量程自動切換和超量程報警功能。
2. 電工電子實訓模塊
電工基礎實驗模塊：涵蓋電路元件伏安特性測繪、基爾霍夫定律驗證等多個基礎實驗項目。
模擬電子技術實驗模塊：包括常用晶體管的性能測試及應用、共射極單管放大器等復雜實驗項目。
數字電子技術實驗模塊：涉及組合邏輯電路的設計、測試與應用，時序邏輯電路的設計等多個方面。
電力電子技術模塊：含有晶閘管觸發與應用實驗，使學生掌握電力電子技術的實際應用。
PLC可編程控制模塊：提供從基礎到高級的PLC編程和應用實訓，支持多路輸入輸出信號的監控與控制。
3. 創新實訓項目
除了常規實驗項目外，本實訓裝置還配套有多項電工技術綜合應用創新實訓項目。這些項目不僅涵蓋了理論知識的應用，還注重提高學生的學習興趣和實際操作能力。例如，PLC基礎實訓項目包括PLC的認識及軟硬件操作，交通信號燈的控制等；變頻器應用實訓則涉及到變頻器的認識、操作及其外部端子的接線方法。
4. 擴展功能
為了適應不同專業和不同層次的教學需求，本實訓裝置具有良好的擴展性。學生和教師可以根據需要添加或更換模塊，使裝置能夠與時俱進，滿足不斷變化的教學需求。此外，裝置中的各個模塊均采用標準化接口設計，便于維護和升級。
五、結論
電工電子綜合應用創新實訓裝置是一套集綜合性、安全性、實用性于一體的多功能實訓平臺，適用于職業院校及培訓機構的電工、電子類專業教學實訓。該裝置通過模塊化設計和開放式的結構，為學生提供了一個完全開放的創新實訓平臺，能夠有效地提升學生的實際操作能力和解決實際問題的能力。無論是用于常規課程的實訓還是作為課程設計和畢業設計的平臺，該裝置都能顯著提高教學質量和效果，為培養高素質的電工電子類人才奠定了堅實的基礎。

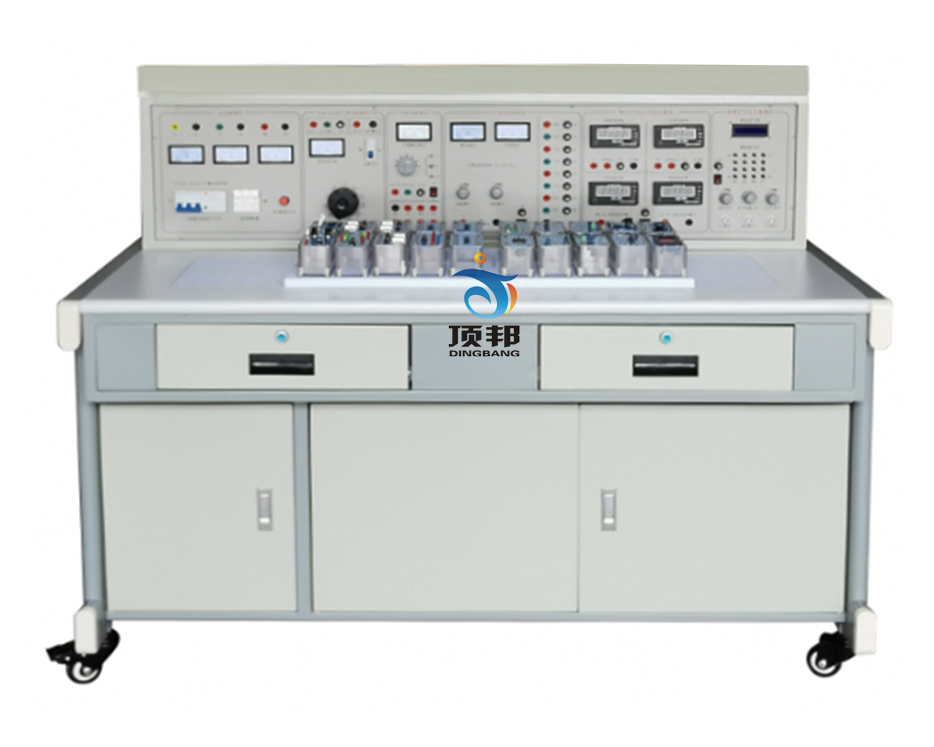

DBCJ-02 電工電子綜合應用創新實訓裝置
電工電子綜合應用創新實訓裝置可適用于高職、中職及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程要求，也可完成<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等多門課程的綜合應用、創新實訓要求，并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制等。
電工電子綜合應用創新實訓裝置由透明有機塑料盒及PCB板構成，包括多個組合模塊，提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

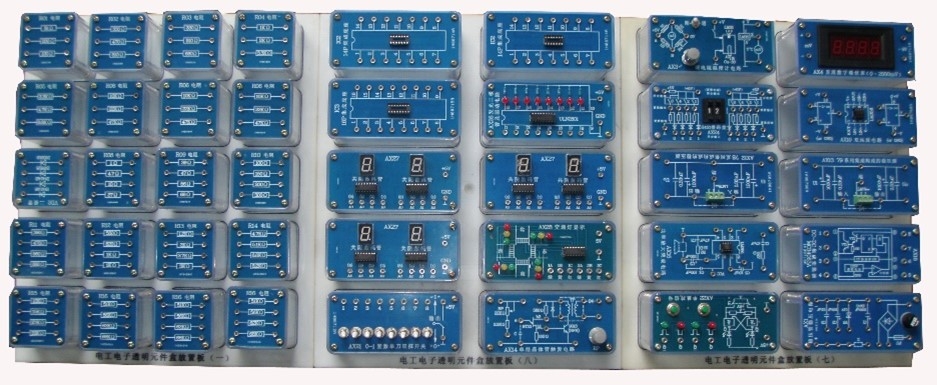

（電工電子透明元件盒實例圖）
三、技術指標1. 工作電源：三相五線 AC 3800V±10% 50Hz
2. 溫度：－10～40℃；環境濕度：≤90%（25℃）
3. 外形尺寸：長×寬×高=1350×700×1600㎜
4. 整機功耗：≤0.8KW
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，電源采用安全隔離變壓器輸出。
四、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
3、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
五、設備基本配置及功能
本實訓裝置主要由電源控制屏、實訓桌、電工電子透明實訓模塊、實訓連接線等組成。
電源控制屏
（一）總電源電路
（1）提供三相漏電保護電源總開關1只，3相熔斷器1只，220V紅色電源指示燈1只。
（2）提供三相AC220V（單相127V，采用安全隔離變壓器輸出）交流電源一組，電源輸出處設有3只交流0-250V指針式電壓表，用于監測輸出電源，電壓的輸出通過6只安全護套插座輸出。
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；
（二）交直流可調電源與低壓交流電源
（1）提供單相交流調壓器（0.5KVA）1只,設有空氣開關用于控制電源的通斷，0-250V可調交流電源輸出處帶有短路保護措施。
（2）提供0-220V直流可調電源一組，同時提供直流0-250V指針式電壓表1只。
（3）低壓交流電源：分3V、6V、9V、12V、15V、18V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源1組。
（三）直流電源
（1）提供1路輸出電壓為0～24V直流可調電源，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出處有指針式2A電流表、指針式30V電壓表輸出指示。
（2）固定直流電源包括±24V、±15V、±12V及±5V等八檔電源，帶有短路保護措施。
（四）多量程智能數字電壓/電流表
(1) 多量程智能型真有效值交流數字電壓表1只
采用智能型工業級一體式48*96系列儀表，故障率低，能對交流電壓信號進行真有效值測量，測量范圍為0～500V，分為500V，100V，10V，1V測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。
(2) 多量程智能型真有效值交流數字電流表1只
采用智能型工業級一體式48*96系列儀表，故障率低，能對交流電流信號進行真有效值測量，測量范圍為0～5A，分為5A，500mA，50mA ，5mA測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。
(3) 多量程智能型直流數字電壓表1只
采用智能型工業級一體式48*96系列儀表，故障率低，能對直流電壓信號進行測量，測量范圍為0～500V，分為500V，100V，10V，1V測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。
(4) 多量程智能型直流數字電流表1只
采用智能型工業級一體式48*96系列儀表，故障率低，能對直流電流信號進行測量，測量范圍為0～5A，分為5A，500mA，50mA ，5mA測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。
（五）功率函數信號發生器及頻率計
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。
（4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
（6）頻率計最高測量范圍100MHz，自動換檔。
（六）智能型功率、功率因數表1個
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
（七）精密可調電阻箱1個
提供0-900歐姆/0.3A可調電阻1組，帶有波段開關1個。
提供0-90歐姆/1A可調電阻1組，帶有波段開關1個。
提供0-9歐姆/2A可調電阻1組，帶有波段開關1個。
提供0-0.9歐姆/2A可調電阻1組，帶有波段開關1個。
（八）提供模擬萬用表MY47一只。
（九） 透明電工電子實訓模塊 (具體可見表二)
提供電工電子透明實訓模塊，可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。
（十）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、耐磨高密度板,結構堅固，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。實訓桌形狀似長方體封閉式結構，造形美觀大方；柜門采用3開門結構，內部設有多層插槽可放置元件盒插板，設有兩個大抽屜、用于放置工具及資料等。實驗臺下面裝有萬向輪，方便實訓臺移動。
（十一）實驗導線：電工類4mm絕緣護套導線1套，電子類2mm細導線1套。
