歐姆龍PLC實訓裝置，歐姆龍電控實訓平臺

一、歐姆龍電控實訓桌的基本要求
歐姆龍PLC實訓裝置，歐姆龍電控實訓平臺能夠滿足機電專業人才培養和考核需求，以學員綜合職業能力發展為主線，遵循技術技能型人才成長規律，滿足機電專業通用性技能學習實訓的基礎上，融入技能評價、信息化考核系統、機械裝配虛擬仿真平臺等實用功能，一方面完成學員的技能訓練功能，一方面可以用于學員的技能評價。

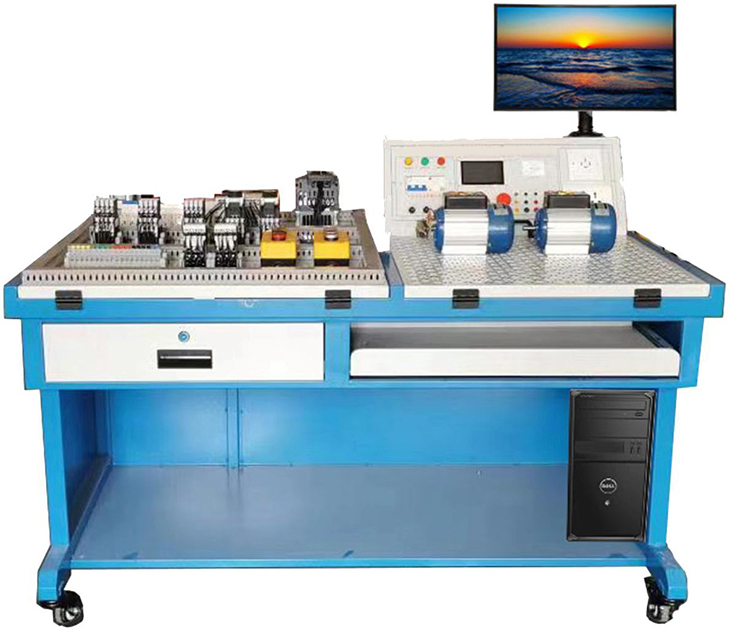

歐姆龍PLC實訓裝置
圖片僅供參考
二、基本參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高≤1400mm×860mm×1010mm；
4、整機功耗：≤2 kVA；
5、安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、機電技術綜合實訓考核設備要求
1、電氣考核模塊：電氣實訓考核功能，用于學員電氣接線實訓和考核。包含PLC主機、變頻器、電動滑臺、電磁閥、真空發生器、電器組件（空氣開關、熔斷器、交流接觸器、中間繼電器、時間繼電器、按鈕、指示燈、接線端子等）、通用安裝板、角度調節支架等構成。要求可選配不同器件進行組合成多種類型的實訓電路，完成不同實訓內容。角度調試機構要求根據人體工程學設計，通用安裝板可在0-90度調節安裝角度，學員可以根據身高和操作習慣進行角度調節，符合人機工程需求。操作過程要求只需要輕輕按壓考核板左側的調節把手即可控制考核板的升降，可在0-90度內任意�？�，方便實用。學員選取不同器件完成不同實訓電路的接線，接線完成后，可將接線信息反饋給軟件平臺，完成接線情況的檢測。
2、電氣實訓模塊：該模塊為開放式網孔板，用于電氣安裝接線實訓。包含通用網孔板、角度調節支架、電氣器件等構成。模塊要求采用網孔板式結構，安裝快捷、方便、空間利用率高。角度調試機構根據人體工程學設計，通用安裝板可在0-90度8檔位每檔11度的調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。學生可以根據不同類型的電路選擇所需器件在該模塊上進行日常的器件安裝與電氣回路的接線。
四、實訓要求
1、電氣實訓項目
1.1掌握電氣線路線圖的符號；
1.2掌握電氣線路圖的器件選擇；
1.3掌握用萬用檢測電氣元器件方法；
1.4掌握用萬用測量電壓、電阻、電流的方法；
1.5掌握三相異步電機的自鎖控制控制線路的接線；
1.6掌握三相異步電機的正反轉控制線路的接線；
1.7掌握三相異步電機的連續與點動混合控制線路的接線；
1.8掌握三相異步電機的順序控制線路的接線；
1.9掌握三相異步電機的多地控制線的接線；
1.10掌握三相異步電機的Y-△降壓啟動控制線路的接線；
2、PLC實訓項目
2.1掌握PLC基本指令的使用；
2.2掌握PLC的聯機控制的操作；
2.3掌握PLC控制三相異步電機啟�？刂频慕泳�和程序；
2.4掌握PLC控制三相異步電機順序啟�？刂频慕泳�和程序；
2.5掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；
2.6掌握PLC控制三相異步電機Y-△降壓啟動控制的接線和程序；
2.7掌握PLC控制三相異步電機多地控制的接線和程序；
2.8 掌握PLC控制三相異步電機正反轉控制的接線和程序；
2.9 掌握PLC控制三相異步電機自動往返控制的接線和程序；
2.10掌握PLC控制三相異步電機的調試；
2.11掌握PLC控制電動滑臺精定位運動；
2.12掌握PLC控制伺服驅動器參數調整。
五、配置清單
序號 名稱 規格型號 數量 備注
1 實訓桌 尺寸不大于1400mm*860mm*1010mm包含兩套角度調節支撐機構、實訓操作板 1
2 歐姆龍PLC CP1H-XA40DT-D 1
3 網絡交換機 DVS005I00 1
4 接地模塊 T070 1 　
5 調試電源模塊 T071 1 　
6 宏發薄型繼電器 HF41F-024-ZS 10 　
7 漏電開關 3P+N 1 　
8 24V電源 NDR-120-24 1 　
9 SMC真空發生器 ZK2A12K5ALA-06 1 　
10 時間繼電器 歐姆龍H3Y-2-C 1 　
11 高速繼電器 歐姆龍G6B-4BND 1 　
12 電磁閥 恒拓HVQ1116D24LE-M6-SL0806 1 　
13 交流接觸器 cjx2-1801 1 　
14 變頻器 VFD4A8MS21ENSAA 1 　
15 電缸 恒拓EHB0110x200D-WT1BEX-A03 1 自備
16 異步電機 YE2-80M-2 1 　
17 維綸觸摸屏 MT8106IE 1 　
18 氣缸 MGPM12-40Z-M9B 1 　
19 通訊線 觸摸屏和PLC配套通訊線RS232/RS485 1 自備　
20 工控機 聯想ThinkStation  P368 1 　自備
21 顯示器 冠捷Q24G2S 1 　
22 三色燈 YL24C21783-0500/D012-W-3000MM 1
23 按鈕盒(三孔) 匯君ANH-3-003 1 　
24 光柵 ELG3220L1NC-4N 1 　自備
