教學目標:通過本節學習,使學生對基準與定位有一個充分的理解，掌握基準的概念和分類，理解定位的原理和方法，學會運用所學知識進行不同情況的工件定位分析。
教學重點：六點定位原理、定位情況分析
教學難點：六點定位原理、定位情況分析
教學方法：講授法多媒體教學法
教學時數：3
教學內容：
2.1工件
2.2工件的基準與定位
2.2.1基準的概念與分類
1.基準
工件是個幾何形體，它由一些幾何元素（如點、線、面）所構成。工件上任何一個點、線、面的位置總是要用它與另外一些點、線、面的相互關系（如尺寸距離、平行度、垂直度、同軸度等）來確定。將用來確定加工對象上幾何要素間的幾何關系所依據的那些點、線、面稱為基準。
2.基準的分類
按照其作用的不同，基準可分為設計基準和工藝基準兩大類。
（1）設計基準在設計圖樣上所采用的基準稱為設計基準。
（2）工藝基準工藝基準是指在工藝過程中所采用的基準。又可分為：工序基準、定位基準、測量基準與裝配基準
1）工序基準工序基準是在工序圖上用來確定本道工序所加工的表面加工后位置尺寸和位置關系的基準。工序基準的選擇應主要考慮如下兩個方面的問題：① 盡可能用設計基準作工序基準。當采用設計基準為工序基準有困難時，可另選工序基準，但必須可靠地保證零件的設計尺寸和技術要求。② 所選工序基準應盡可能用于工件的定位和工序尺寸的檢查。
2）定位基準定位基準是加工中用作定位的基準。定位基準可進一步分為粗基準、精基準和附加基準。① 粗基準使用未經機械加工的表面作定位基準，稱為粗基準。② 精基準使用已經機械加工的表面作定位基準，稱為精基準。③ 附加基準僅僅是為了機械加工工藝需要設計的定位基準，稱為附加基準。例如，軸類零件常用的頂尖孔，某些箱體零件加工所用的工藝孔，支架類零件用到的工藝凸臺等都屬于附加基準。
3）測量基準  零件測量時所采用的基準，稱為測量基準。
4）裝配基準裝配時用來確定零件或部件在機器中的相對位置所采用的基準，稱為裝配基準。裝配基準一般與零件的主要設計基準相一致。
3.基準分析
（1）基準是客觀存在的。（2）基準要確切（3）基準均有方向性（4）基準不僅涉及尺寸關系還涉及表面間的位置關系。
2.2.2 工件的定位

1.工件定位的基本原理
（1）定位基準的基本概念
（2）自由度的概念

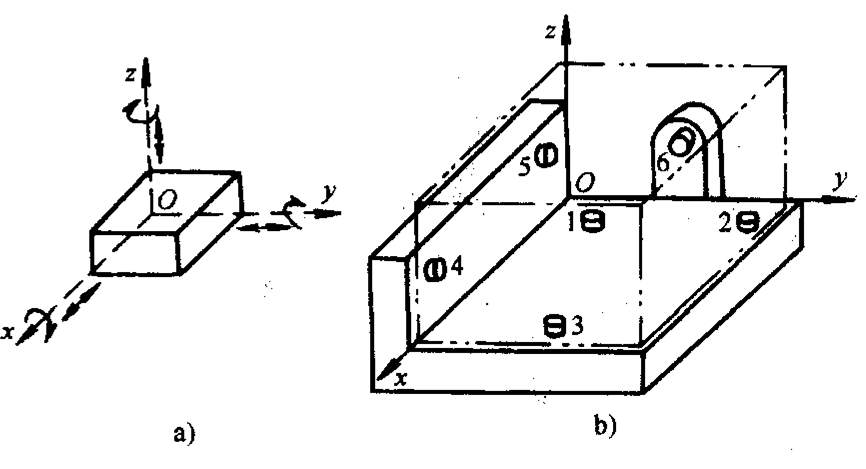

（3）六點定位原理——用合理布置的六個支承點，限制工件的六個自由度，使工件在夾具中的位置完全確定的定位原理。

4）工件定位中的幾種情況
1)完全定位 工件的6個自由度被合理布置的6個支承釘完全限制了的定位稱為完全定位。
2)不完全定位工件被限制的自由度少于6個，但能滿足加工要求的定位，稱為不完全定位。

過定位兩個或兩個以上的定位支承點重復限制同一個自由度的現象，稱為過定位（超定位或重復定位）
欠定位根據工件技術要求應該限制和自由度沒有被完全制的定位，稱為欠定位。欠定位是不允許出現的，因為其不能保證工件的加工要求。

3.常用定位元件及其選用     工件的定位是通過工件上的定位表面與夾具上的定位元件的配合或接觸而實現的。
（1）對定位元件的要求：1）足夠的精度   2）足夠的強度和剛度 3）良好的耐磨性 4）良好的工藝性   5）便于清除切屑
（3）常用定位元件的選用
1）工件以平面定位常用定位元件
機械加工中，以平面作為定位基準的定位方法是一種常用的定位方式，如箱體、機座、支架、圓盤、板狀類零件。
1、主要支承―― 限制工件的自由度、起定位作用的支承。
（1）固定支承――主要有支承釘和支承板兩種
支承釘：平頭支承釘：用于支承精基準面     球頭支承釘：用于支承粗基準面
網紋頂面支承釘：用在工件以粗基準定位且要求較大摩擦力的表面定位
支承板：平面型支承板：側面和頂面定位   帶斜槽型支承板：適于作底面定位準面
（2）可調支承――用于在工件過程中，支承釘高度需要調整的場合。
（3）自位支承（浮動支承）――在工件定位過程中能自動調整位置的支承。其作用相當于一個固定支承，限制一個自由度，適應于工件以毛坯定位或剛性不足的場合。
2、輔助支承    輔助支承不作定位元件，不限制自由度，只用以增加工件在加工過程中的剛度和穩定性。
2）工件以圓孔定位時的定位元件
（1）定位銷
（2）心軸    主要用于在車、銑、磨、齒輪加工等機床上加工套筒或盤類零件。
過盈配合心軸，限制工件四個自由度；制造簡單，定心精度高，無需另設夾緊裝置，但裝卸工件不便，且易損傷工件定位孔。
間隙配合心軸，限制工件五個自由度（心軸外圓部分限制四個自由度，軸肩面限制一個自由度）；裝卸工件方便，但定心精度不高，為了減小工件因間隙造成的傾斜，常以孔的端面聯合定位。
小錐錐度心軸，裝夾工件時，通過工件孔和心軸接觸表面的彈性變形夾緊工件，使用小錐度心軸定位可獲得較高的定位精度，它可以限制五個自由度。
心軸在機床上的裝夾方式有：兩頂尖裝夾、一夾一頂、莫氏錐柄裝夾。
3）工件以外圓柱面定位時的定位元件
（1）V型塊      V形塊定位，工件的定位基準始終在V形塊兩定位面的對稱中心平面內，對中性能好。一個短V形塊限制兩個自由度；兩個短V形塊組合或一個長V形塊限制四個自由度；浮動式V形塊只限制一個自由度。
（2）定位套    為了限制工件的軸向自由度，常與端面聯合定位。當工件端面作為主要定位基準時，應控制套的長度，以免夾緊時工件產生不允許的變形。定位套結構簡單，容易制造，但定位精度不高，只適用于精定位基面。
（3）半圓套    主要用于大型軸類零件及不便于軸向裝夾的零件。
4.定位誤差分析計算
在加工零件時必須根據工件的加工技術要求，限制工件的自由度，也即定位。但僅僅做到這一點還不夠。還要分析定位精度夠不夠，這需要通過工件的定位誤差計算來判斷。如果工件定位誤差不大于工件加工精度中規定的公差值的1/3—1/5。一般認為該定位方案能滿足本工序加工精度的要求。
（1）定位誤差的概念
所謂定位誤差，是指工件定位造成的加工面相對工序基準的位置誤差。因為對一批工件來說，刀具經調整后位置是不動的，即被加工表面的位置相對于定位基準是不變的，所以定位誤差就是工序基準在加工尺寸方向上的最大變動量。
定位誤差的組成（來源）：
1）基準不重合誤差——由于定位基準與工序基準不一致所引起的定位誤差，稱基準不重合誤差，即工序基準相對定位基準在加工尺寸方向上的最大變動量，以△B表示。
2）基準位移誤差——定位基準相對于其理想位置的最大變動量稱為基準位移誤差。用△Y表示
定位基準與設計基準不重合時所產生的基準不重合誤差，只有在采用調整法加工時才會產生，在試切法加工中不會產生。
(2)定位誤差的計算公式：
一般情況下，定位誤差由基準不重合誤差和基準位移誤差。但不是在任何情況下兩種誤差都存在。當工序基準和定位基準重合時△B＝0 ，當定位基準無變動時，△Y＝0。
定位誤差可表示為： △D＝△B±△Y
A：當 △B≠0 △Y＝0時，△D＝△B
當 △B＝0 △Y≠0時，△D＝△Y
B: 當 △B≠0 △Y≠0時，且工序基準不在定位基面上時，△D＝△B＋△Y
C: 當 △B≠0 △Y≠0時，且工序基準在定位基面上時
△D＝△B±△Y，若基準位移和基準不重合引起的加工尺寸變化方向相同時，取“＋”號，反之取“－”號。
（3）幾種典型表面的定位誤差計算
1)工件以平面定位時的定位誤差計算（通常認為△Y＝0，只計算△B即可。）
2) 工件以內孔在心軸（或圓柱銷）上定位時的定位誤差計算。
3）工件以外圓柱面定位時定位誤差的計算
2.2.3 工件的夾緊
1.夾緊裝置的組成和基本要求
（1）夾緊裝置的組成工件在夾具中正確定位后，由夾緊裝置將工件夾緊。
夾緊裝置的組成有： 1）動力裝置：產生夾緊動力的裝置。
                   2）夾緊元件：直接用于夾緊工件的元件。
                   3）中間傳力機構：將原動力以一定的大小和方向傳遞給夾緊元件的機構。
在有些夾具中，夾緊元件往往就是中間傳力機構的一部分，難以區分，統稱為夾緊機構。
（2）對夾緊裝置的要求
1）夾緊過程可靠。應保證夾緊不得破壞工件在夾具中占有的定位位置。
2）夾緊力要適當。既要保證工件在加工過程中定位的穩定性，又要防止因夾緊力過大損傷工件表面或使工件產生過大的夾緊變形。
3）結構工藝性好。結構應盡量簡單，便于制造，便于維修。
4）使用性好。操作安全、省力。
2.夾緊力的確定    夾緊力的確定就是確定夾緊力的大小、方向和作用點。
作用點的選擇（1）夾緊力的作用點應正對定位元件或位于定位元件形成的支承面內。（2）夾緊力的作用點應位于工件剛性較好的部位。（3）夾緊力作用點應盡量靠近加工表面，使夾緊穩固可靠。
作用方向的選擇（1）夾緊力的作用方向應垂直于工件的主要定位基面。（2）夾緊力的作用方向應與工件剛度最大的方向一致，以減小工件的夾緊變形。（3）夾緊力作用方向應盡量與工件的切削力、重力等的作用方向一致，這樣可以減小夾緊力。
夾緊力的估算
2.2.4 典型夾緊機構      1．斜楔夾緊機構 2．螺旋夾緊機構   3．偏心夾緊機構 4．定心夾緊機構   5．鉸鏈夾緊機構   6．聯動夾緊機構
     在大批大量生產中，為提高生產率、降低工人勞動強度，大多數夾具都采用機動夾緊裝置。驅動方式有氣動、液動、氣液聯合驅動，電（磁）驅動，真空吸附等多種形式。
1．氣動夾緊裝置   氣動夾緊裝置以壓縮空氣作為動力源推動夾緊機構夾緊工件。常用的氣缸結構有活塞式和薄膜式兩種。活塞式氣缸按照氣缸裝夾方式分類有固定式、擺動式和回轉式三種，按工作方式分類有單向作用和雙向作用兩種，最多的是雙作用固定式氣缸。
2．液壓夾緊裝置   液壓夾緊裝置的結構和工作原理基本與氣動夾緊裝置相同，所不同的是它所用的工作介質是壓力油。與氣壓夾緊裝置相比，液壓夾緊具有以下優點：①傳動力大，夾具結構相對比較小；②油液不可壓縮，夾緊可靠，工作平穩Z③噪聲小。它的不足之處是需設置專門的液壓系統，應用范圍受限制。
本次課總結：本次課主要講述了基準分為設計基準和工藝基準兩大類。六點定位原理——用合理布置的六個支承點，限制工件的六個自由度，使工件在夾具中的位置完全確定的定位原理。定位誤差就是工序基準在加工尺寸方向上的最大變動量，定位誤差的計算夾緊力的確定就是確定夾緊力的大小、方向和作用點，典型夾緊機構等問題。
作業： 1..基準分為那些種類？2.常見的定位方式有哪些？3.定位誤差有哪些方面？4夾緊力的大小、方向、作用點如何確定？5加緊機構有那些種？
