主頁 > 客戶案例 > 喀什伽師縣中等職業技術學校樓宇供配電技術實訓裝置
2025-04-30 07:13

喀什伽師縣中等職業技術學校樓宇供配電技術實訓裝置

  伽師縣中等職業技術學校位于迎賓路2號,創建于2013年,占地面積194畝。校內1棟教學樓,1棟綜合樓,3棟宿舍樓,4棟實訓樓,能夠容納1500名學生同時用餐的食堂、1萬冊藏書的圖書室、同時供50名學生洗浴的學生浴室、37個網絡教室等一應俱全。截至2019年春季學期,在職員工233名。全校在校生5940名,教學班98個。學校圍繞“為誰培養人、培養什么人、怎樣培養人”抓好養成教育。通過增加課時、合作學習、狠抓考核等方式提高教學質量,抓好國語教育。推行“二主軸、多模塊”課程體系,將品德課、國語課貫穿技能教學全過程,將專業課按照就業崗位劃分模塊,抓好技能教育。

案例產品圖片:

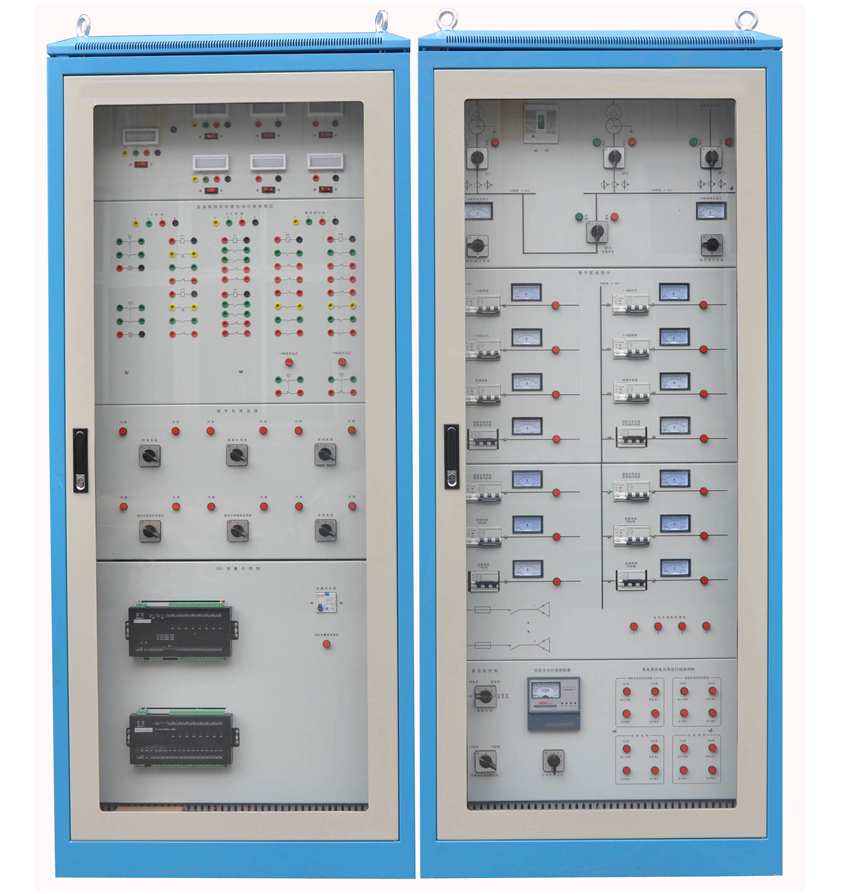

樓宇供配電系統實訓裝置

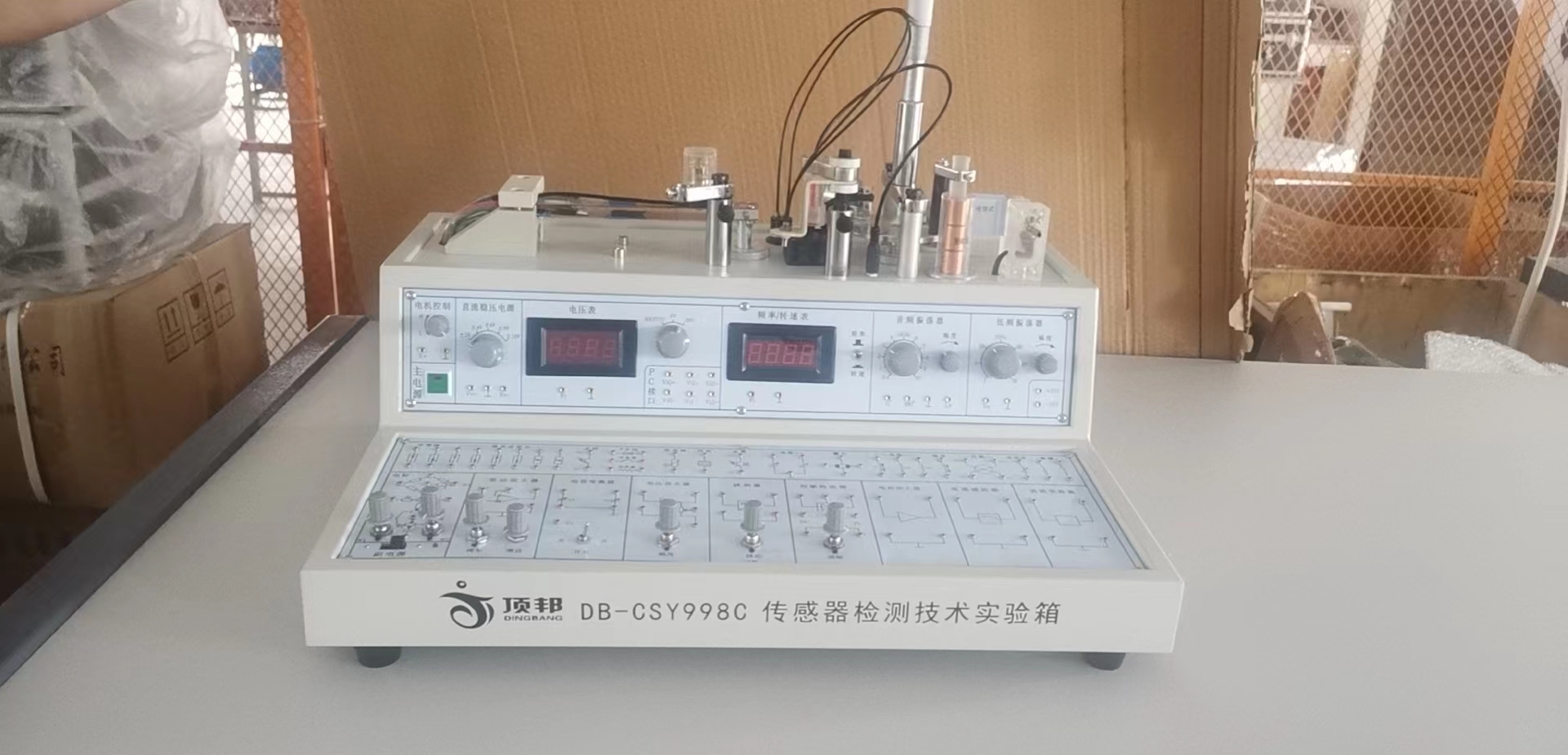

傳感器檢測技術實驗箱

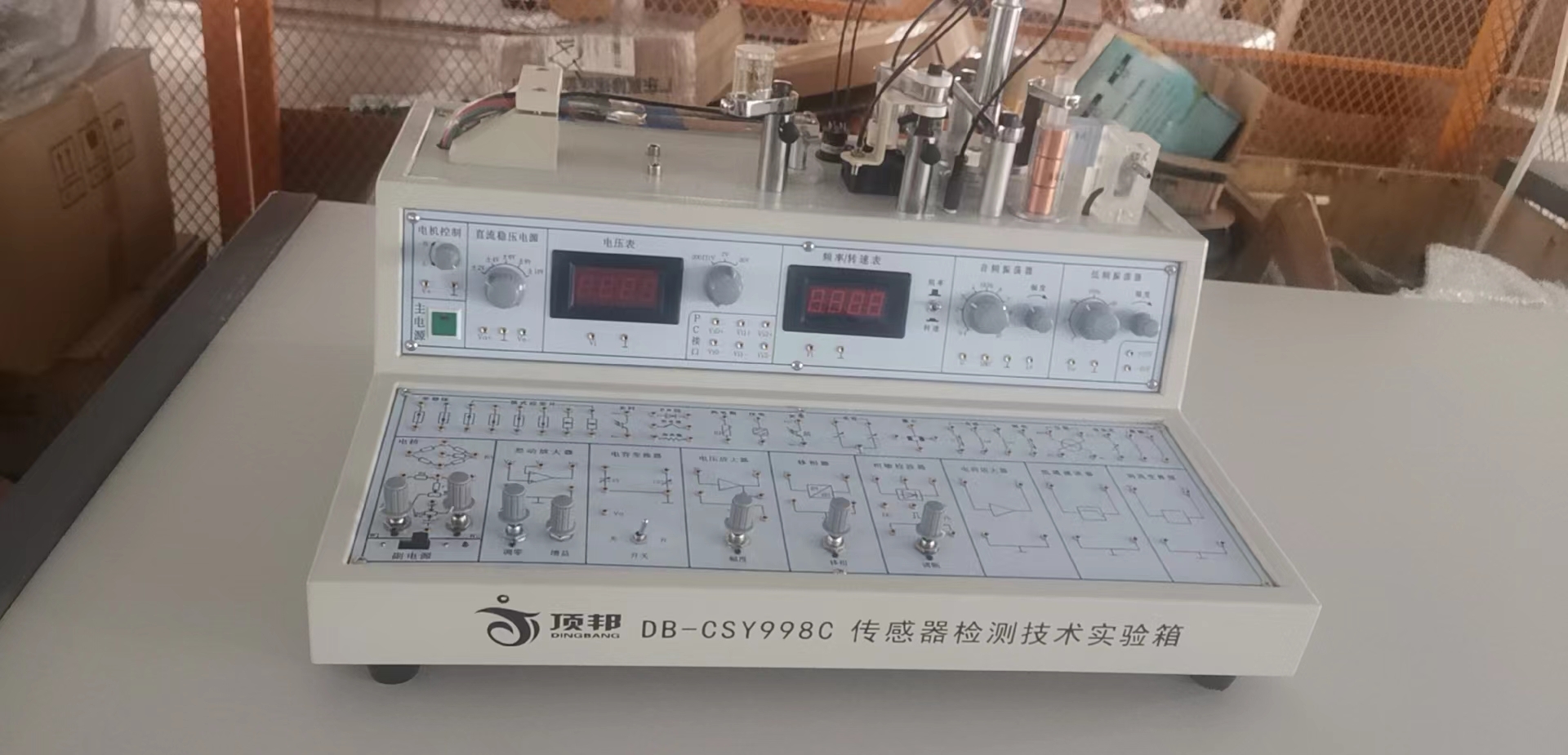

傳感器檢測技術實驗箱

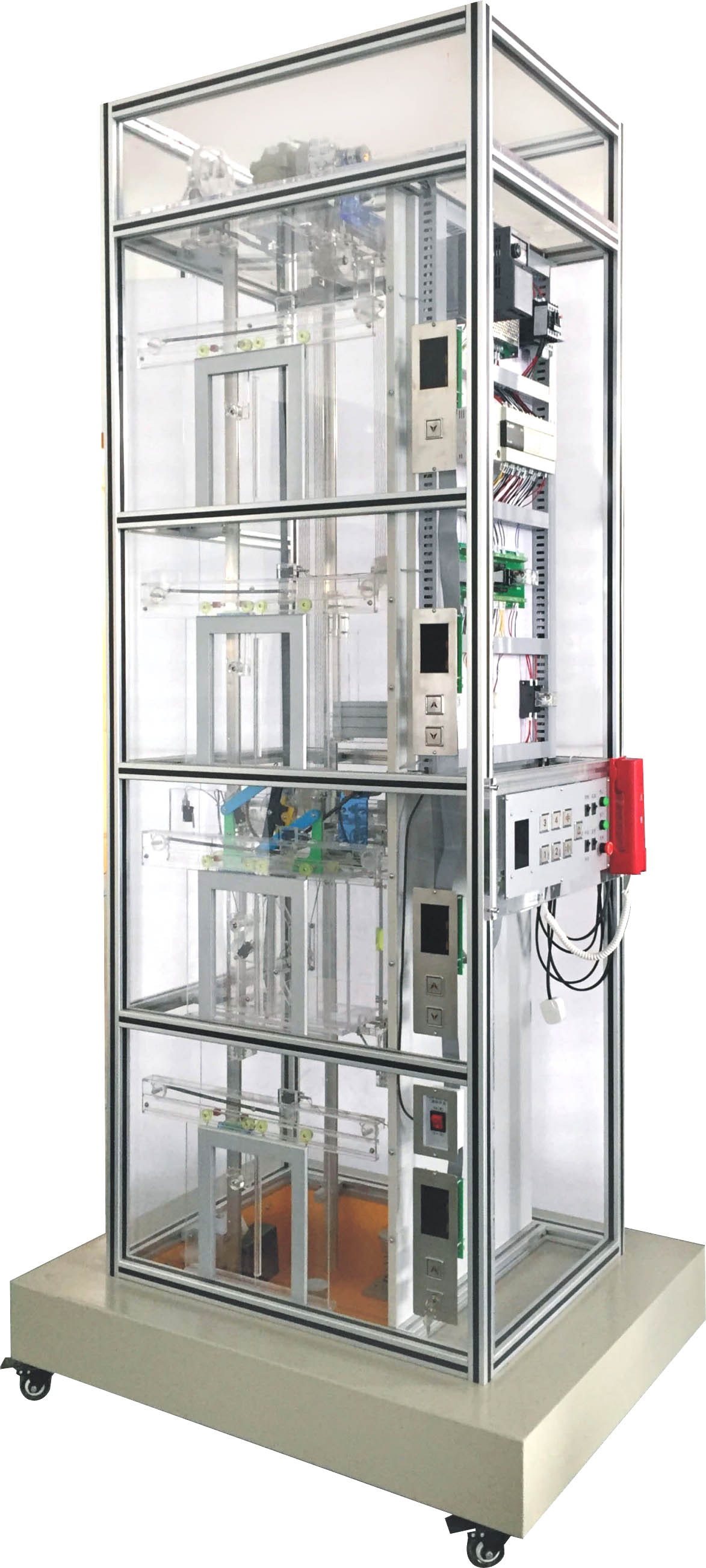

電梯模型
產品介紹:
一、系統概述
  樓宇供配電系統實訓裝置(LON總線型)能配合智能建筑樓宇供配電系統有關課程,進行有關供配電低壓部分的實訓教學,可以讓學生了解樓宇中供配電基本結構,熟悉供配電監控系統,掌握供配電子系統在樓宇自動化系統中的應用。
該裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等科目的實訓教學要求。適用于各類職業教育培訓機構的教學。
二、系統特點
1. 采用樓宇中典型供配電形式
2. 采用DDC采集控制模塊實現對配電系統中各類數據的采集與開關控制
3. 采用先進LonWorks總線通信協議組網,具有典型的代表性
4. 配備上位機監控系統,可實時監控供配電網絡結構
三、技術參數
1. 輸入電源:三相四線~380V±10%  50Hz
2. 環境溫度:-10℃~+45℃
3. 裝置容量:<5kVA
4. 安全保護:具有漏電保護
四、實訓項目
1. 儀表設備實訓項目
(1) 常用配電設備認知與應用
(2) 電量傳感器認知與應用
2. 線路安裝、調試和運行
(1) 智能建筑的供電運行線路組建與操作
(2) 典型樓層配電運行線路組建與操作
(3) 供配電系統中運行線路狀態的現場監測、抄表和控制
3. 供配電自動化設備認知和運行控制
(1) 備自投聯動運行控制和調試
(2) 應急電源配電線路運行和聯動控制
(3) 配電線路功率因數補償運行控制
4. 供配電系統綜合控制運行
(1) 供配電監控系統運行調度
(2) 與消防自動報警系統的聯動控制
五、基本配置
1. 控制屏柜
由樓宇供配電線路組成,并設置控制電器:微型斷路器等,現場設置儀表測量單元,進行電壓和電流顯示,采用智能電量采集模塊完成多種電量的采集:電壓、電流功率、電能等,并通過總線完成上位機的各路電量顯示。
2. 下位機系統
下位機系統采用DDC控制器,實現現場數據的采集和開關控制,并通過LonWorks總線與上位機系統通信。
3. 上位機監控系統
配備監控系統軟件,實現對供配電系統的遠程監控,實現斷路器的消防聯動控制,各線路電量參數的監視。
六、配置清單

樓宇供配電系統綜合實訓裝置(LON總線型)
供配電部分
序號 名稱 規格型號 單位 數量 備注
1 塑殼斷路器 HUM1-63L-40A 3P 1
2 漏電開關 DZ47LE32 10A 1P+N 1
3 指示燈 直徑16mm,圓頭 AC220V 紅 42
4 指示燈 直徑16mm,圓頭 AC220V 綠 4
5 帶燈按鈕 直徑16mm,圓頭 AC220V 紅,自鎖 8
6 按鈕 直徑16mm,圓頭  紅,自鎖 3
7 萬能轉換開關 LW8,自復位型3檔 4
8 萬能轉換開關 LW8,電壓切換 2
9 萬能轉換開關 LW8,5檔 1
10 萬能轉換開關 LW8,3檔 7
11 萬能轉換開關 LW8,5檔 1
12 無功補償控制器 JKL5CF 4組、單相 1
13 電力電容 1uF/450V 2
14 電力電容 2.2uF/450V 1
15 電力電容 4.7uF/450V 1
16 電壓表 85L17 450V 2
17 電流表 85L17 1A 5
18 電流表 85L17 5A 5
19 電流表 85L17 10A 4
20 微型斷路器 HUM18-63  3P 14
21 輔助觸頭 HUM18-F 14
22 分勵脫扣器 HUM18-FL 10
23 光字牌 AC220V 6
24 法蘭電阻 1000Ω/100W 1
25 法蘭電阻 500Ω/200W 2
26 法蘭電阻 700Ω/250W 2
27 法蘭電阻 1000Ω/75W 2
28 法蘭電阻 300Ω/150W 2
29 電感 950mH/0.45A 1
30 電感 1000mH/0.4A 1
31 電感 1100mH/0.25A 2
32 電感 1300mH/0.5A 2
33 電感 1400mH/0.3A 2
34 透明中繼 220V,14腳 2
35 時間繼電器 JSZ3 220V通電延時10S 2
36 交流接觸器 CJX2-0910 AC220V   2
37 DDC 德意安7501   7502 2
38 Lown卡   1
39 電流采集模塊 24路-modbus 1
40 電力智能儀表 modbus 1
41 PLC CPU124 1
42 柜體   1
43 電腦桌   1
