> 供配電實訓室配置方案
2024-06-04 07:30
供配電實訓室配置方案
一、供配電實訓室配置方案-概況:
供配電實訓室是高職高專院校電類專業,主要包括電機與電器控制、電氣自動化、計算機控制技術等專業的一門主干課程。本課程的主要任務是使學生掌握中、小型用電企業電力負荷計算、短路電流計算的基本理論,具備工廠變配電所電氣設備選擇、安裝、調試、運行維護的職業技能與創新能力,為畢業生今后走上工作崗位,從事相關工作奠定堅實的基礎。
《工廠供電》課程在學院開設的自動化技術專業,主要面向各類中、小型用電企業,也有一定數量的畢業生分配到電力系統部門。因此,按照高職教育人才培養目標的要求以及學生的就業趨勢,《工廠供電》課程以培養實際動手能力為教學目標,我們對教學內容體系、教學方法、實驗實訓內容及方法、考試模式與考核方法等進行了全方位的改革。在教學內容上增添了中、小型工廠企業供配電設計、供電系統的運行和設備維護與管理等體現實用性的內容;主干課的關鍵是對學生操作能力的培養,實驗、實習、實訓條件非常重要,使學生在校就可完成與生產現場相應供電崗位的實習與崗位訓練,畢業后很快就可成為生產骨干,實現“零實習期”的培養方案。
二、供配電實訓室配置方案
:
序號
設備名稱
實驗目的
數量
1

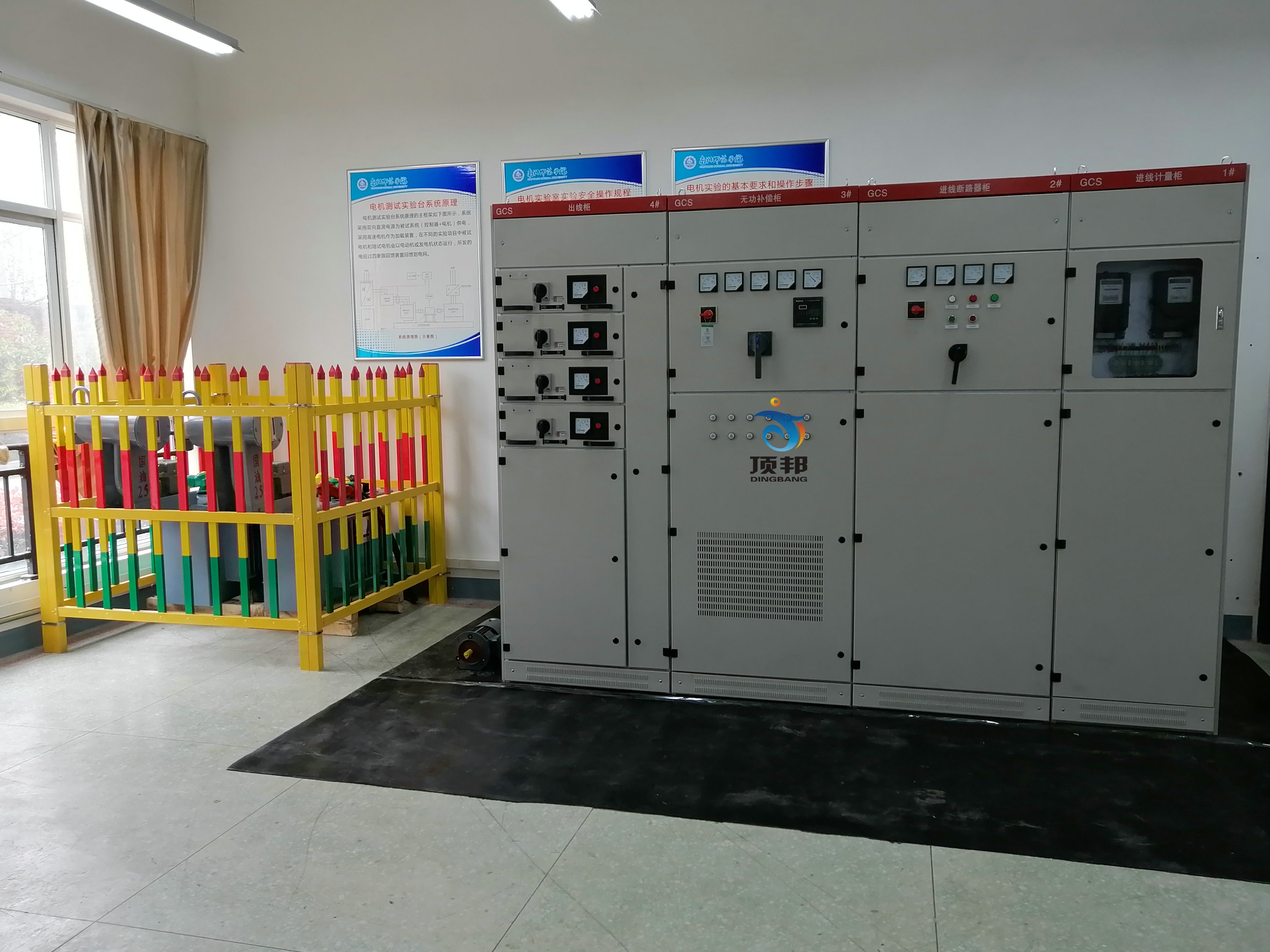

DBDPD-01A
低壓供配電技術實訓系統
一、
低壓供配電技術實驗
系統
主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件組成。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
二
、實驗內
目的
:
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓
2套
2
DB-GC29
變電站及供配電系統倒閘操作平臺
一、
35KV變電站及10KV供配電系統倒閘操作
平臺的
概述
:
隨著我國大中型企業的逐年增多,電力工業迅速發展,電網日趨復雜、多樣,而且同一電壓等級、不同電壓等級之間聯系也非常緊密,在這種情況下,正確的倒閘便尤為重要。
本裝置是針對變電站倒閘操作而專門研制的實訓裝置。本系統含35kV、10kV和0.4kV三個電壓等級:35kV具有4路進線,雙母帶聯絡;10kV側采用單母分段,兩入兩出,環網供電;0.4kV側采用單母分段,并具有備用發電系統。在此典型35kV變電站模型上,學生可以進行各種工況下的倒閘操作。變電站的電壓等級和結線方式也可以根據用戶要求設計。因此本裝置適合各類職業院校供配電類、電力公司、職業技能培訓部門等機構的培訓、考核。
二
、實訓
目的:
1. 系統運行方式切換倒閘操作
2. 線路停電倒閘操作
3. 線路送電倒閘操作
4. 出線開關從運行狀態轉檢修倒閘操作
5. 出線從檢修狀態轉冷備用倒閘操作
6. 出線從冷備用轉熱備用倒閘操作
7. 出線從熱備用轉運行倒閘操作
8. 出線從檢修轉運行倒閘操作
9. 兩路進線供電轉一路供電倒閘操作
10. 一路進線供電轉兩路供電倒閘操作
11. 35kV母線從運行狀態轉檢修倒閘操作
12. 35kV母線從檢修狀態轉運行倒閘操作
13. 35kV變壓器從運行狀態轉檢修倒閘操作
14. 35kV變壓器從檢修狀轉運行倒閘操作
15. 10kV母線從運行狀態轉檢修倒閘操作
16. 10kV母線從檢修狀態轉運行倒閘操作
17. 10kV變壓器從運行狀態轉檢修倒閘操作
18. 10kV變壓器從檢修狀轉運行倒閘操作
1套
3

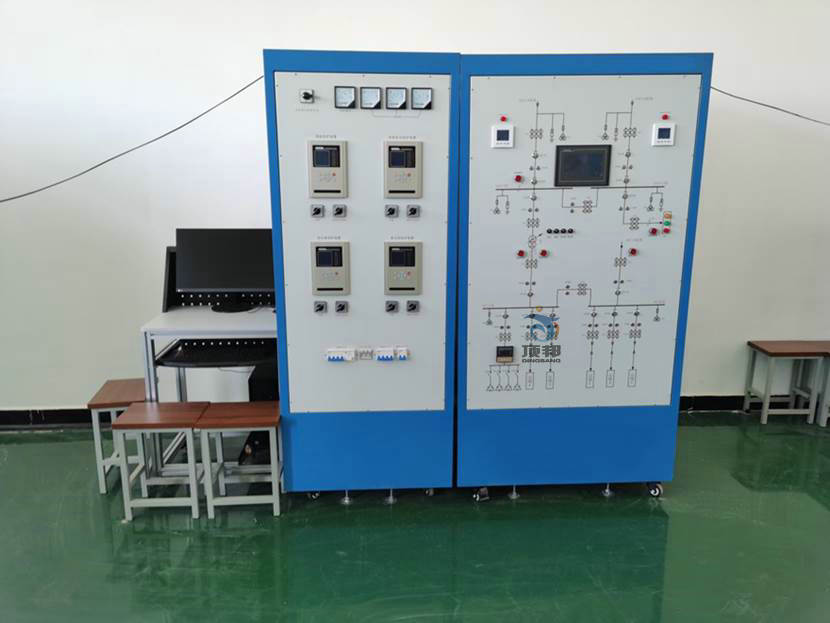

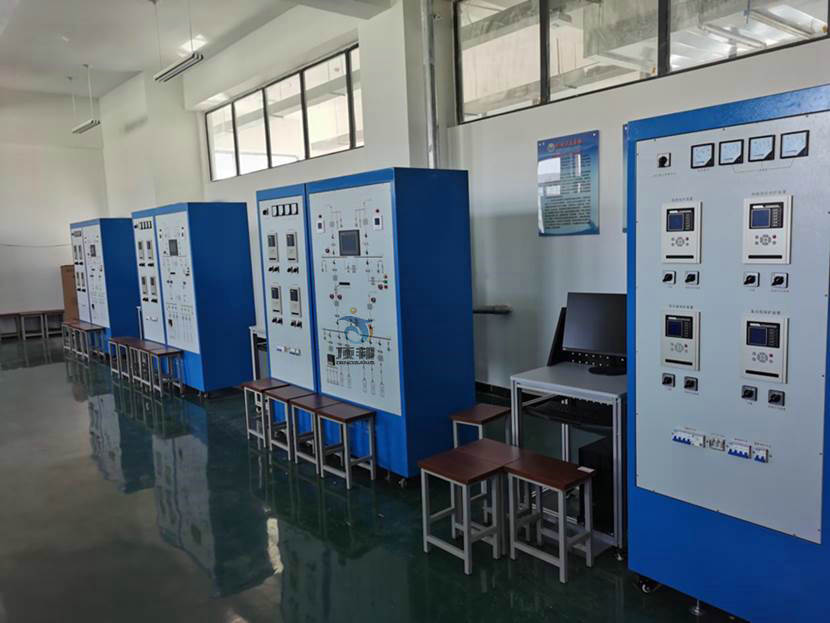

DB-DL15繼電保護及供配電技術實訓裝置
一、
繼電保護及供配電技術
實訓
裝置
是根據職業技能鑒定規范•電力行業(繼電保護)》,參考電力行業職業技能鑒定指導中心所編寫的繼電保護工培訓大綱和題庫而研制生產的。整套裝置包含多種不同種類的繼電器和保護對象,可作為電力行業繼電保護工初級至高級技師的培訓考核裝置。也可用于其他行業對電工繼電保護知識的培訓考核,包括高校、技校、中專“電力系統繼電保護” “工廠供電”等課程的實訓和考核。
二
、
實驗目的:
1、微機保護裝置認識實驗
2、無時限電流速斷保護實驗
3、帶時限電流速斷保護實驗
4、定時限過電流保護實驗
5、單相接地保護實驗
6、階段式過電流保護與自動重合閘前加速實驗
7、階段式過電流保護與自動重合閘后加速實驗
8、備用電源自動投入實驗
9、低壓減載實驗
10、變壓器過電流保護
11、變壓器倒閘操作
12、母線縱差保護等項目。
1套
