物聯網5G技術綜合實驗系統
[規格型號]： DB-WLW06
[產品名稱]： 物聯網5G技術綜合實驗系統
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
一、設備簡介：
  DB-WLW06 物聯網技術綜合實驗系統一款面向于物聯網、嵌入式、移動互聯網等專業的通用型的實驗平臺，符合硬件、網絡、平臺、應用等智能產品框架。配置高性能的嵌入式ARM四核CPU 網關及豐富的擴展應用接口。另外，平臺配置了5G、WiFi、藍牙、RFID、ZIGBEE、LORA、11.6英寸高清液晶顯示屏，支持Android 、Linux、OpeHarmony等多種操作系統。
同時系統配置了多種傳感器模塊和控制器模塊可供選擇，提供了多種無線組網模式，可實現多種物聯網構架，面向各大高校及大專院校的專業教學及創新和競賽，提供了眾多實驗例程，該產品可完成的課程：單片機、傳感器、嵌入式、物聯網識別、無線傳感網（ZigBee、BLE、WiFi、LoRa、NB-IoT、5G）、智能網關、Android應用、web技術等，能夠開設10+實踐課程和相關的課程設計。

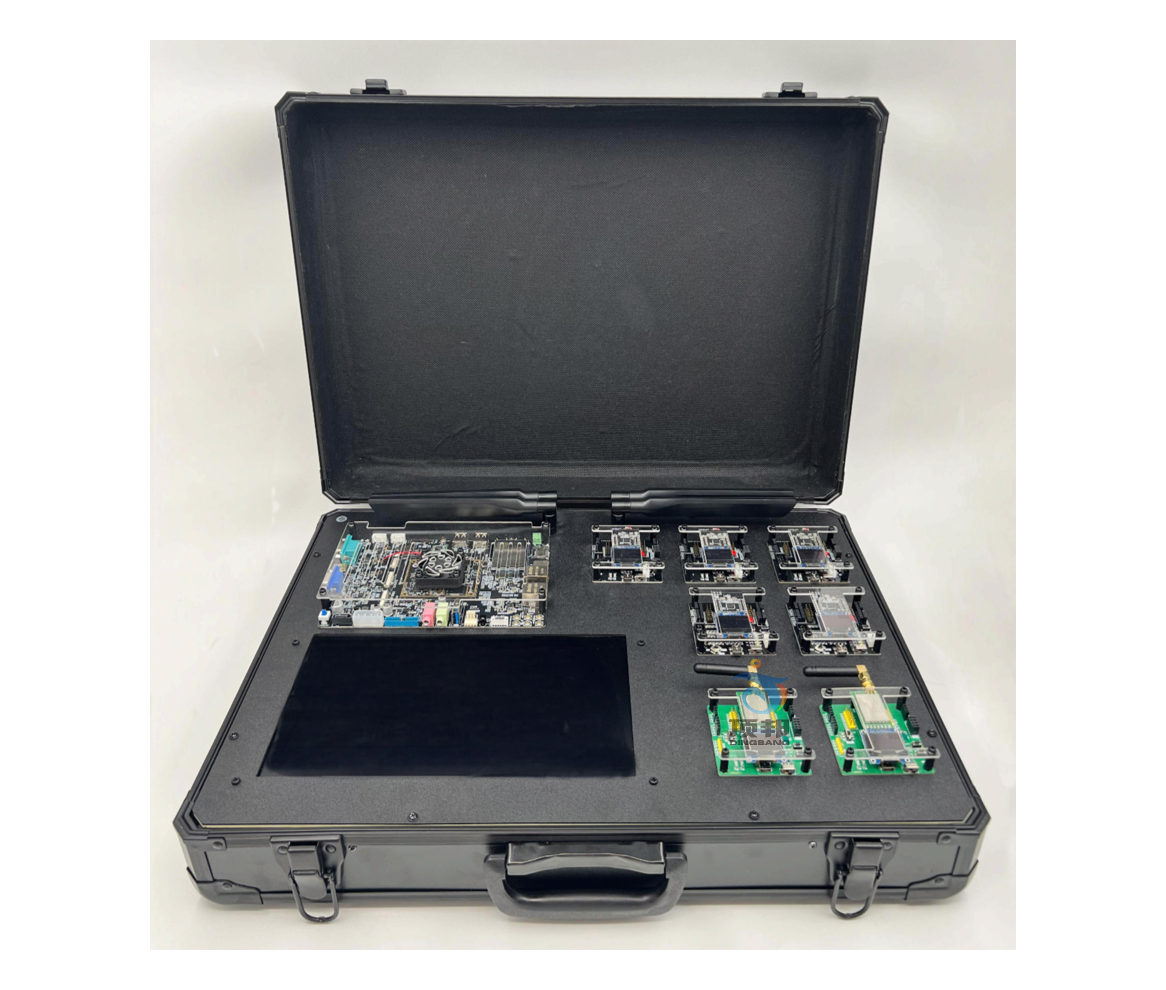

物聯網5G技術綜合實驗系統

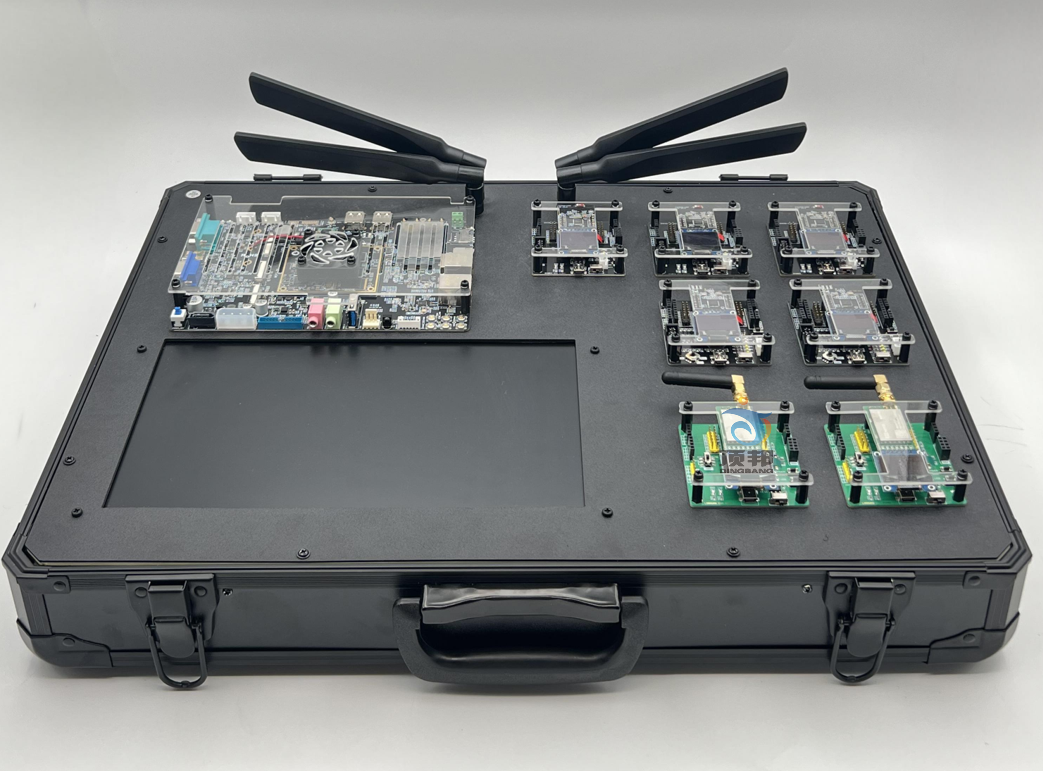

物聯網5G技術綜合實驗系統

二、物聯網技術綜合實驗系統硬件配置資源：
1、ARM核心板參數
CPU主頻 配置四心核A55，主頻可達到1.8~2.0GHz
內存 2GB DDR4
存儲器 16GB EMMC
電源管理芯片 PMIC集成編解碼器，適用于由外部電源供電的多核系統應用,支持動態調頻
GPU 它采用了 Bifrost 架構，具有 32 個計算核心，并且最大頻率可達 820 MHz。
NPU 支持1TOPS算力，支持學習框架：Darkne,Tensorflow,,Caffe,,PytorchONNX,MXNet,TF-lite,Keras.
顯示屏 配置 11.6寸高清液晶顯示屏，分辨率1920x1080
系統支持 buildroot+QT5.15、Android12、Android11、Yocto、Debian10、Ubuntu 22.04和20.04、OpeHarmony3.2LTS
接口 支持USB2.0/USB3.0/PCIE3.0/PCIE2.1/SATA3.0/QSGMIl
引腳擴展 引出腳多達300個以上，滿足用戶各類擴展需求

  1. ARM核心板接口資源
功能 數量 參數
USB2.0 2 USB2.0 Host獨立端口，與USB3.0不復用
USB3.0 2 1路USB 3.0 Host,1路USB 3.00TG
SATA ≤3 SATA3.0,速率達6.0Gb/s,支持eSATA
pcie2.1 ≤1 PCle 2.1x1,速率達5.0Gbps,RC模式
pcie3.0 ≤2 1×2Lanes或2x1Lane,每Lane速率達8.0Gbps 1Lane僅支持Root Complex(RC)模式。
2Lanes支持Root Complex(RC)和End Point(EP)模式
SPI ≤4 可配置主從模式
12C ≤5 支持7bits和10bits地址模式，速率可達1 Mbit/s
UART ≤10 支持的波特率達4Mbp
Audio ≤4 1X8ch 12S/TDM,2X2ch 12S,1x8ch PDM
pwm ≤16 支持16通道PWM,32bits定時器/計數器
TSADC ≤2 支持倆通道，-20~120度
SARADC ≤8 8個單端輸入通道
MIPI_DSI 2 提供2個4-lane MIPI顯示串行接口，支持MIPIV1.2;
單通道分辨率達1920*1080@60Hz;
雙通道分辨率達2560*1440@60Hz;
其中MIPIDSI TX0與LVDS TX PHY復用。
LVDS 1 單通道(4 lanes)支持1280*800@60Hz, 與MIPI DSITX0引腳復用。
eDP 1 提供一個4-lane eDP顯示接口，支持eDPV1.3版本 分辨率達2560*1600@60Hz
HDMI 1 支持HDMI2.0,分辨率可達1080p@120Hz
RGB 1 支持RGB888,分辨率1280*800
Ethernet ≤2 支持2路RGMII接口
SDI0   SD0,4-bit,支持1.8/3.3V模式切換，可用于系統燒寫
camera 2 SD2,4-bit,支持1.8V模式。
支持1路DVP接口，1路4Lanes MIPI-CSI
 物聯網技術綜合實驗系統底板資源
尺寸 190mm*125mm
POWER 12V供電，電直流電源輸入接口
SWITCH 電源開關
Ethernet 2路千兆以太網，RJ45接口
USB HOST 2路USB2.0,帶有集成PHY
WIFI/BT 支持
5G模塊 配置5G模塊
PCIE3.0接口 PCIE總線接口，可用于PCIE接口設備擴展
PCIE2.0接口 PCIE總線接口
USB3.0 1路USB HOST3.0接口
HDMI 支持
MIPI CAMERA 1個MIPICSI(4通道)
MIPI-TX接口 1路4通道，分辨率高達1920*1080@60Hz
EDP接口 1路4通道，分辨率高達2560*1600
LVDS接口 1路4通道，分辨率1280*800
SATA接口 SATA信號，電源接口
FAN 支持
SIM Card 1個
獨立按鍵 6個
TF Card 1個
TTL-UART 1路
232-UART 1路(調試串口)
RS485 1路
CAN 1路
PHONE 支持耳機輸出
MIC 支持MIC輸入，喇叭輸出
RTC 實時時鐘
VGA 1路，分辨率達1080p
紅外接收頭 HS0038
Led 1路
SARADC 支持
GPIO 引出20PIN(1路UART、2路i2c、一路spi
 物聯網技術綜合實驗系統系統支持
Linux 4.19版本、5.10版本
文件系統 Android11、Android12系統
buildroot+QT5.15系統
Yocto系統
Debian10系統
Ubuntu22.04、Ubuntu20.04系統 OpenHarmony4.1系統
Preemption實時系統
Xenomaip實時系統
AMP雙系統(Linux+HAL)
AMP雙系統(Linux+RT-Thread)


5、物聯網技術綜合實驗系統控制器節點及傳感器參數
嵌入式系統實驗
 		 支持以下實驗項目：
1.Android11系統功能測試
  1. 開機啟動
  2. 命令終端
  3. 應用程序
  4. 設置語言
  5. 亮度調節
  6. 設置永不休眠
  7. 音量調節
  8. 設置時間
  9. 開發板重啟
  10. USB連接U盤
  11. USB連接鼠標及鍵盤
  12. 查看圖片和視頻
  13. 游戲性能測試
  14. TF卡測試（TF卡自行配置）
  15. 有線網測試
  16. WiFi測試
  17. 4G撥號上網測試（選配模塊）
  18. 藍牙測試
  19. 紅外測試
  20. 固態硬盤測試（硬盤自行配置）
  21. OV5695/OV13850攝像頭測試（選配模塊）
  22. SATA硬盤測試（硬盤自行配置）
  23. USB攝像頭測試（選配模塊）
  24. can測試
  25. 串口測試
  26. 485測試
  27. 5G測試
2.Ubuntu系統功能測試
  1. 系統啟動
  2. 系統信息查詢
  3. 背光測試
  4. 按鍵測試
  5. 有線網測試
  6. WiFi測試
  7. 圖形界面連接wifi
  8. 命令行連接wifi
  9. U盤測試（U盤自行配置）
  10. TF卡測試（TF卡自行配置）
  11. Linux485測試
  12. 485硬件連接
  13. 測試485
  14. 串口測試
  15. 4G模塊測試（選配模塊）
  16. 界面測試
  17. 命令行測試
  18. can測試
  19. SATA硬盤測試（硬盤自行配置）
  20. M2接口固態硬盤測試（硬盤自行配置）
  21. VGA測試（顯示器自行配置）
  22. HDMI測試（顯示器自行配置）
  23. RTC時鐘測試
  24. UVC攝像頭測試（選配模塊）
  25. OV5695攝像頭測試（選配模塊）
  26. 看門狗測試
  27. 耳機測試
  28. 麥克風測試
  29. 喇叭測試
  30. EMMC測試
  31. 藍牙測試
  32. NPU查詢
  33. 5G模塊測試
  34. RFID模塊測試實驗

ZigBee通訊模塊部分實驗 CC2530基礎實驗代碼教程
  1. GPIO輸出控制-控制LED亮滅
  2. CC2530按鍵控制流水燈
  3. CC2530外部中斷控制流水燈
  4. CC2530按鍵控制LED開關
  5. CC2530外部中斷控制LED開關
  6. CC2530查詢方式使用定時器
  7. 定時器T1-查詢方式
  8. CC2530定時器T3的使用-中斷方式
  9. 串口通訊
  10. AD采集CC2530溫度串口、液晶屏顯示
  11. 系統睡眠喚醒--定時器/中斷喚醒
  12. CC2530看門口狗WatchDog使用
  13. 溫度傳感器DS18B20
  14. 溫濕度傳感器DHT11
  15. MQ-2氣體傳感器
  16. 紅外傳感器
  17. 光敏傳感器
  18. 繼電器模塊
  19. CC2530PWM調光
  20. 按鍵控制LED燈光強度
  21. ADC電壓表
  22. RFID射頻模塊
  23. BasicRF無線點燈
  24. 無線傳輸質量檢測
ZIGBEE進階實驗教程
  1. 協議棧工作流程和無線收發控制LED
  2. 協議棧中串口基礎實驗
  3. 廣播組網-無線數據傳輸
  4. 組播組網-多終端控制協調器LED
  5. 點播通訊-無線通訊
  6. 溫度傳感器DS18B20
  7. 溫濕度傳感器DHT11
  8. MQ-2氣體傳感器
  9. 光敏傳感器
  10. 紅外傳感器
  11. 繼電器模塊
  12. 串口透傳之節點相互收發信息
  13. 基于GenericApp無線收發實驗
  14. 新建自己的Zstack工程
  15. 基于GenericApp串口無線控制LED燈
  16. TISensor實驗和Monitor使用
  17. 協議捕捉與分析
帶路由器多終端點播通信
藍牙通訊模塊
部分實驗
  1. Led閃爍流水k燈
  2. 按鍵控制LED跑馬燈
  3. 外部中斷-按鍵檢測
  4. 定時器T1-查詢方式
  5. 定時器T3-中斷方式
  6. 串口通訊-收發字符串
  7. AD采集c254x溫度串口顯示
  8. 系統睡眠喚醒--中斷喚醒
  9. 系統睡眠喚醒--定時器喚醒
  10. 看門狗
  11. OLED顯示屏
  12. 溫度傳感器DS18B20
  13. 溫濕度傳感器DHT11
  14. MQ-2氣體傳感器
  15. PIR人體紅外傳感器
  16. 繼電器模塊
  17. 光敏傳感器
  18. OSAL操作系統初探
  19. 基于OSAL的系統定時器
  20. 基于OSAL的LED點燈
  21. 基于OSAL的LED跑馬燈
  22. 基于OSAL的LED閃爍
  23. 基于OSAL的串口輸出
  24. 基于OSAL的串口雙工收發
  25. 基于OSAL的OLED顯示
  26. 基于OSAL的OLED顯示用串口輸出
  27. 基于OSAL的普通按鍵
  28. 基于OSAL的普通ADC采樣（光敏）
  29. 基于OSAL的串口波特率擴展
  30. 基于OSAL的AT命令初步【多調試】
  31. 基于OSAL的看門狗WachDog
  32. 基于OSAL的SNV內部Flash數據讀寫
  33. 基于OSAL的多任務處理
  34. 基于OSAL的數據加密
  35. 基于OSAL的系統睡眠等級研究
  36. 基于OSAL的從機廣播功率修改
  37. 基于OSAL的從機廣播數據動態修改
  38. BLE添加串口打印
  39. iBeacon基站locateibeacons
  40. 用電腦串口AT命令控制藍牙BLE主機
  41. BLE溫度計Ds18b20（含有主機工程與從機工程）
  42. 藍牙4.0連接之配對與綁定
  43. 主從一體串口透傳
  44. USB雙向透傳-基于AT命令控制

LoRa無線通信模塊
部分實驗
  1. LORA開發A按鍵控制B的燈
  2. LORA開發A按鍵控制B的燈和B控制A
  3. LORA開發A和B串口透傳對射
  4. LORA開發A采集DHT11溫濕度發送給B
  5. LORA開發A采集DS18B20溫度發送給B上位機顯示
  6. LORA開發A采集DHT11溫濕度和光照強度發送給B
  7. LORA開發A采集溫濕度煙霧濃度和光照強度發送給B
  8. LORA開發A采集溫濕度煙霧光照發送給B和B控制A
  9. LORA開發A采集溫濕度煙霧光照發給B和BLED1燈報警
  10. LORA開發A和B采集溫濕度發給C
  11. LORA開發A采集溫濕度發給B通過wifi發送到手機TCP工具顯示
  12. LORA開發A采集溫濕度發給B通過wifi發送到阿里云物聯網平臺
  13. LORA開發A采集溫濕度發給B通過NBIOT模塊發送到阿里云


友情提示：

1、貨品驗收：閣下收貨時請檢查物聯網5G技術綜合實驗系統的貨品外觀，核實物聯網5G技術綜合實驗系統的數量及配件，拒收處于受損狀態的物聯網5G技術綜合實驗系統；

2、質保：頂邦將為閣下提供物聯網5G技術綜合實驗系統產品說明書內的質保條件和質保期，在質保范圍內提供對物聯網5G技術綜合實驗系統的免費維修，超出條件承諾時提供對物聯網5G技術綜合實驗系統的有償維修；

3、退換貨：閣下單方面原因?qū)е碌奈锫?lián)網5G技術綜合實驗系統選型錯誤或物聯網5G技術綜合實驗系統購買數量錯誤，造成物聯網5G技術綜合實驗系統的退換貨要求，將不被接受；

4、貨期：物聯網5G技術綜合實驗系統的發貨期為參考值，如您需要了解物聯網5G技術綜合實驗系統的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對物聯網5G技術綜合實驗系統有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關物聯網5G技術綜合實驗系統的咨詢。
