CNC實訓機床
[規格型號]： DB-09T-3A
[產品名稱]： CNC實訓機床
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
CNC實訓機床

CNC實訓機床

CNC實訓機床
一.   外形要求

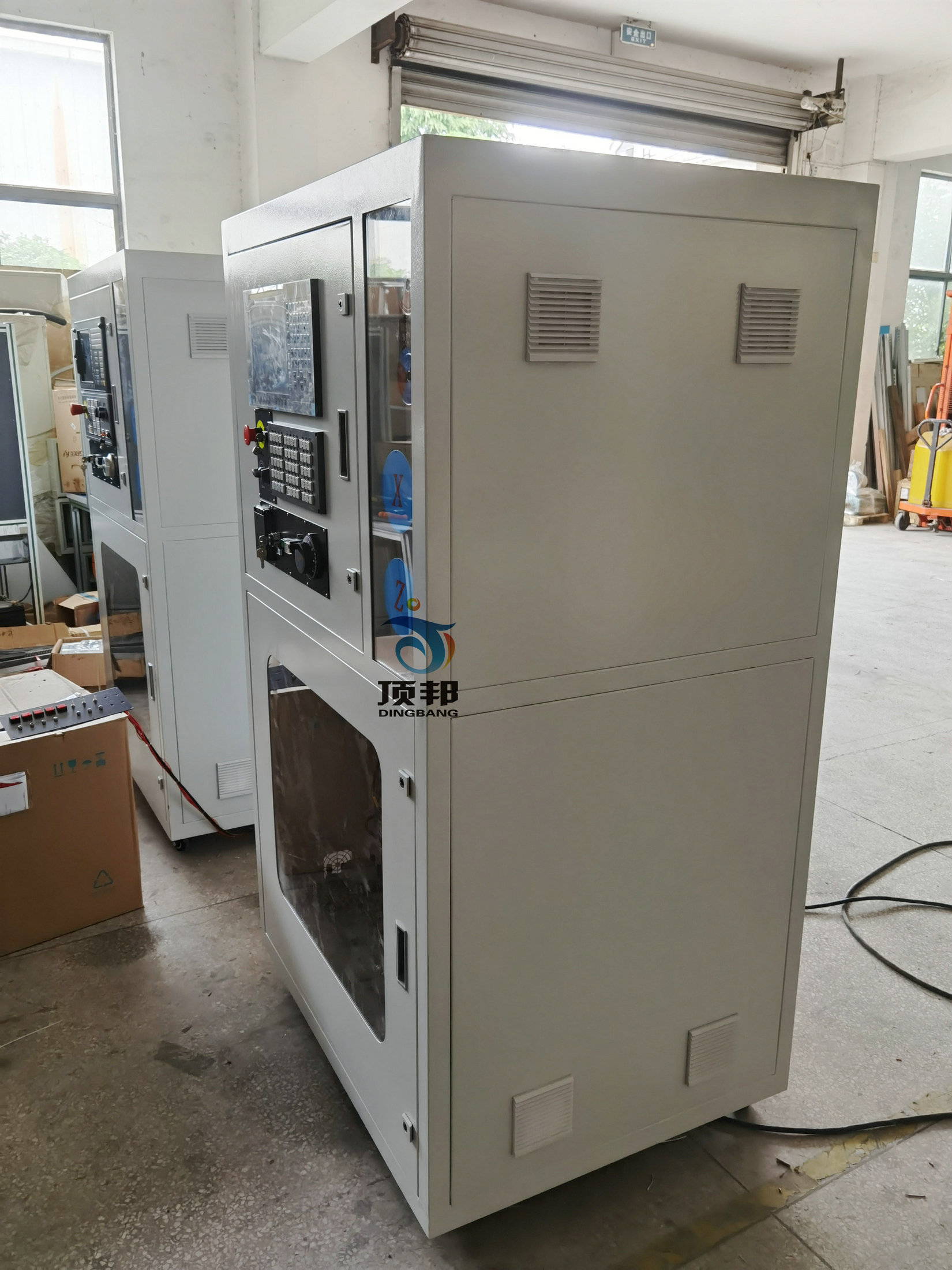

1. 實訓機床采用一體型立式結構，底部配置四個帶鎖萬向腳輪；
2. 實訓機床整體采用RAL7035白色涂裝，電氣安裝板采用鍍鋅板，要求外觀美觀，無毛刺；
3. 外形尺寸為寬1000mm*高1700mm（未計算腳輪高度）*深800mm；
4. 實訓機床集成CNC面板、伺服軸、主軸及伺服放大器、變頻器、斷路器、電源等電氣元件；
5. 除CNC面板、電氣柜采用鉸鏈開關門外，其余開口要求使用門板封閉，并配置排熱風扇；

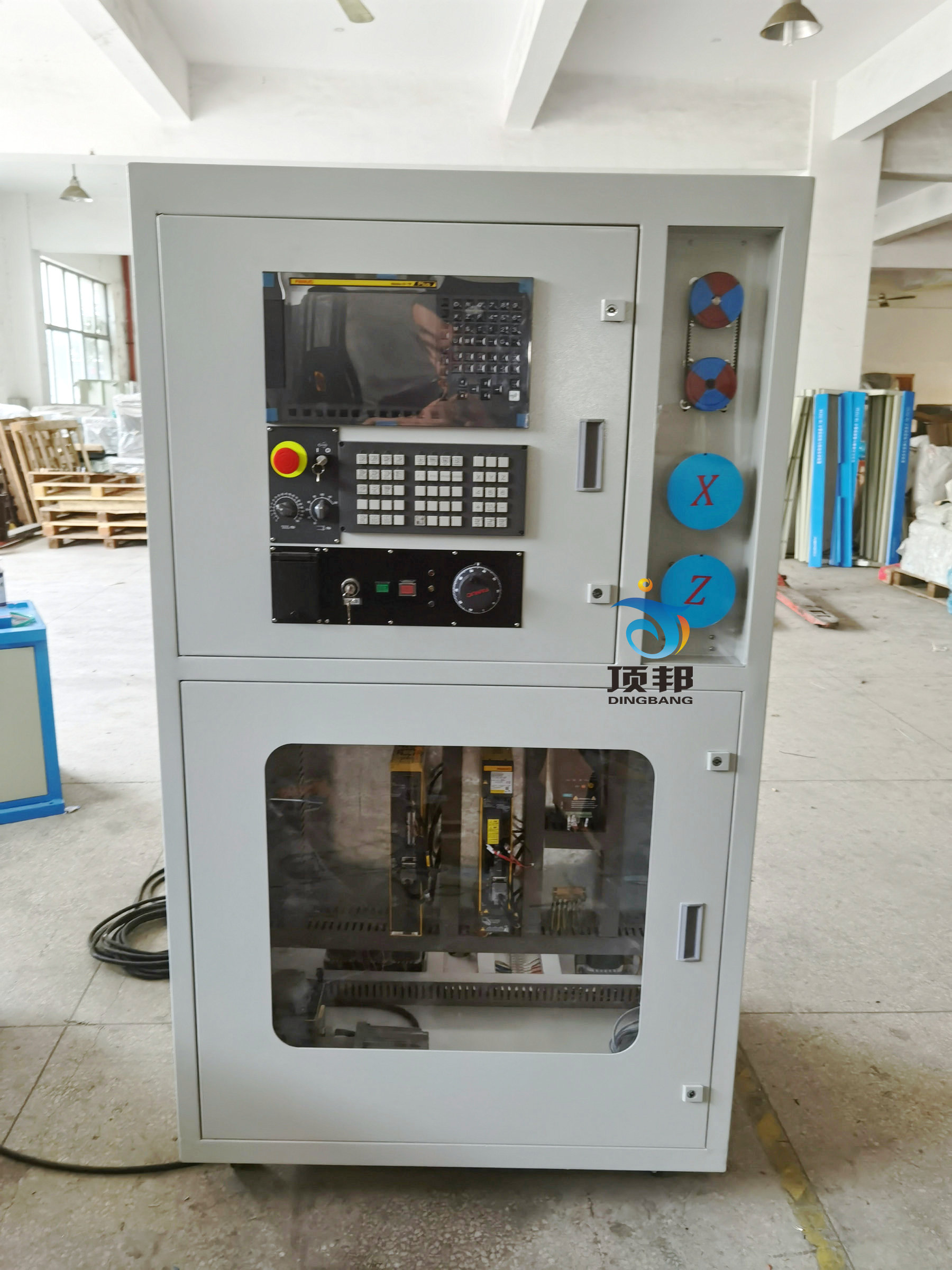

6. 實訓機床頂層前端為CNC操作面板，操作面板右側為機床軸展示窗口，要求展示窗口與框架齊平且配置防護觀察窗，機床軸上需要安裝轉動示意用轉盤，轉盤要求做好軸名稱標識，并且在旋轉時容易識別；

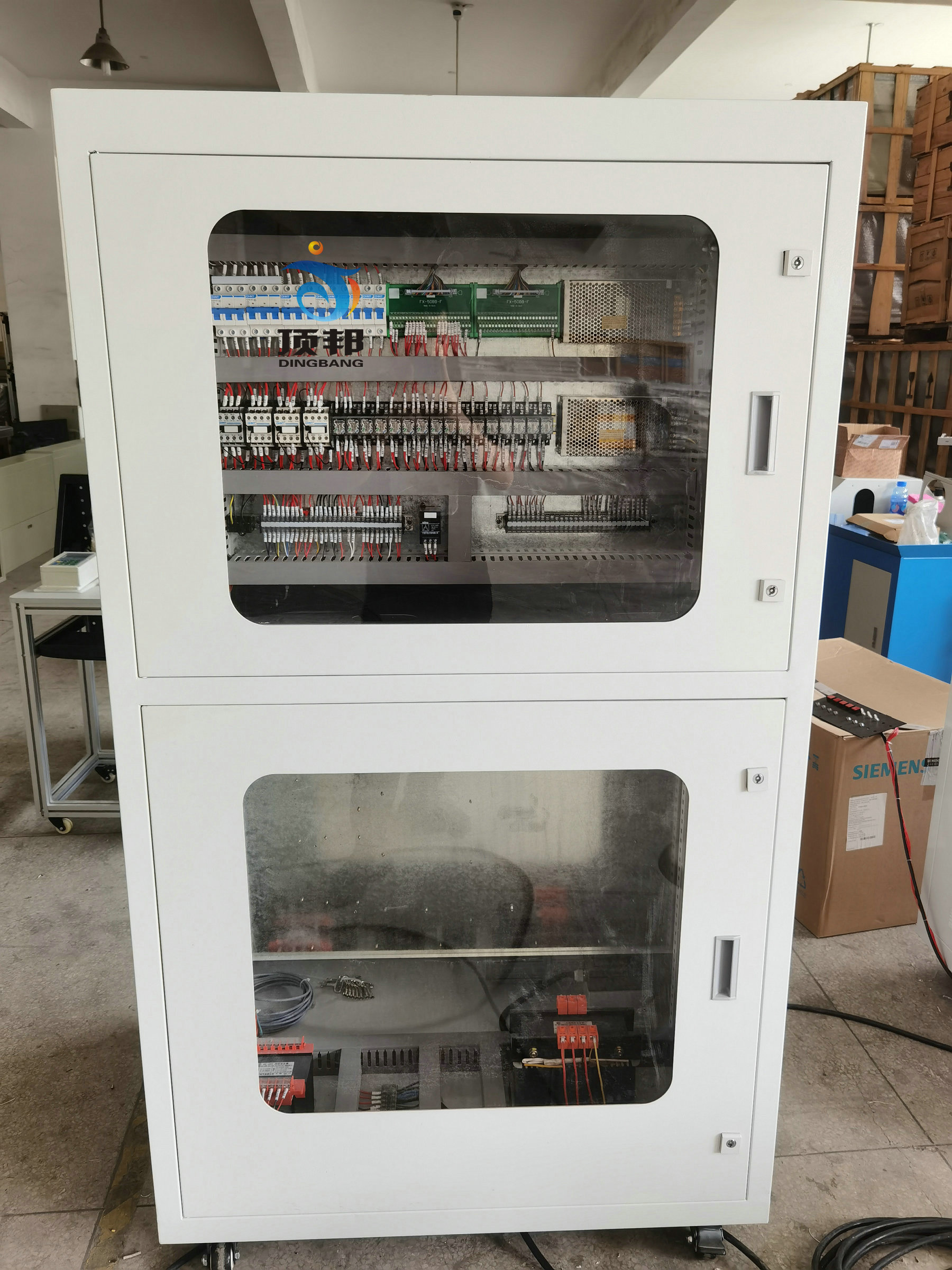

7. 實訓機床頂層后端及底層為電氣元件擺放位置，要求電氣布局合理,走線整潔美觀；
二． 功能要求
1. 實訓機床采用發那科0i-F車床系統；
2. 車床系統均采用伺服加工軸及變頻主軸的配置；
3. 實訓機床需要具備基本實訓功能；
4. 每套實訓機床需配有至少一個以太網口，供上位機連接使用；
5. 每套實訓機床預留IO接口，預留數字量輸入不少于8點，預留數字量輸出不少于8點；
6. 每套實訓機床必須能夠通過外部PLC（IO信號）控制機床啟動、停止，以及報警信號的采集；
7. 每套實訓機床內預設至少3套加工子程序（對應不同的加工軌跡），并且要求能通過外部PLC（IO信號）控制機床調用對應的加工子程序；
8. 供電采用交流380V三相五線制供電；
9.要求配套提供加工仿真軟件，要求能夠兼容發那科0i-F系統，并且能夠在WIN7 64位旗艦版SP1操作系統上運行；
配置清單－FANUC 0I-TF系統
序號 材料名稱與規格型號 數量 單位
1 數控系統（采用FANUC 0I-TF）顯示器：10.4寸 1 臺
2 機床控制面板（原裝） 1 塊
3 實訓控制臺（采用鐵質鈑金噴塑結構）規格按客戶要求定制 1 臺
4 手搖脈沖發生器（原裝手輪） 1 臺
5 四工位電動刀架 1 臺
6 伺服電機（βis4/4000） 2 臺
7 伺服放大器（βis系列） 2 軸
8 主軸電機與增量式編碼器 1 套
9 安能聚變頻器 1 臺
10 I/O單元 1 塊
11 分線器(FS-50BB) 1 塊
12 變頻器使用手冊 1 本
13 FUANC 0I -F操作說明 1 本
14 FUANC 0I -F維修手冊 1 本
15 FUANC 0I -F參數說明 1 本
16 電氣控制電氣原理圖 1 份
17 650W變壓器（安裝在柜內） 1 臺
18 1500W變壓器（安裝在柜內） 1 臺
19 交流繼電器、中間繼電器等電氣原件（正泰品牌） 1 套
20 加工仿真軟件 1 套
