2025-05-02
Arduino創新實訓平臺
[規格型號]： DB-SD47
[產品名稱]： Arduino創新實訓平臺
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

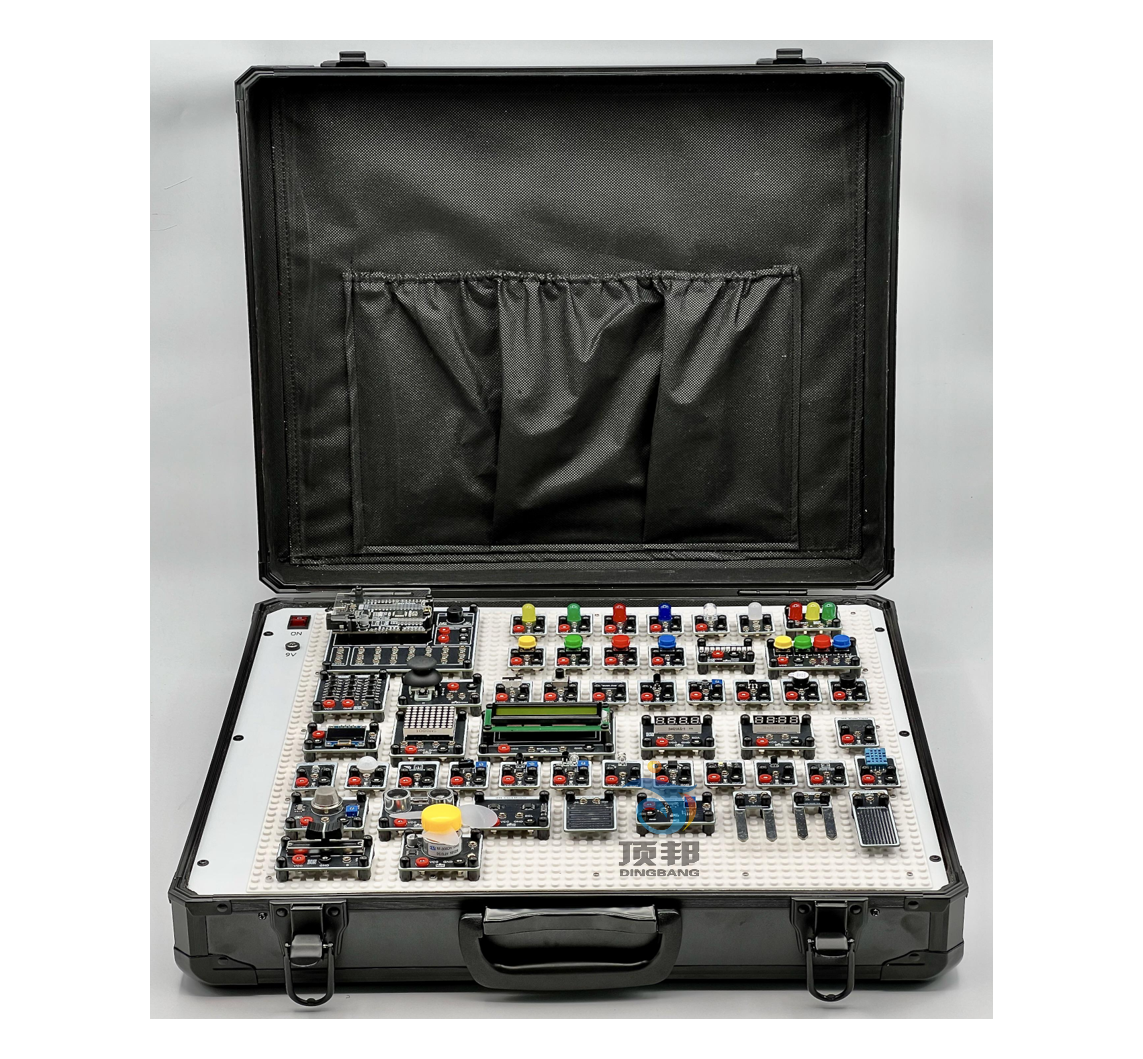

Arduino創新實訓平臺
Arduino創新實訓平臺

為實踐教學而生的模塊化學習系統
產品定位
面向中小學、職業院校及高校的一站式Arduino教學平臺，通過54個標準模塊+即插即用設計，讓電子編程教學擺脫繁瑣與不穩定，專注創新實踐。
核心設計理念
✅ 安全可靠：
 獨立電源分區（紅/黑/二色隔離）
 短路自動斷電保護（響應時間僅需200ms），聲光報警
 采用隔離電源，抑制共模信號，抗干擾能力更強
 使用 2mm 實驗疊插線，確保連接穩定可靠
 塑料保護套和黃銅信號孔增強安全性和耐用性。
✅ 效率革命：
 洞洞板模塊1秒固定
 支持單孔疊插，提供更多模塊排列靈活性。
 Type-C直連編程（兼容主流Arduino IDE）
 直接使用疊插線連接傳感器
 開箱即用，關箱即走
✅全面的模塊集：
 包含 52個獨立模塊，涵蓋傳感器、電機、執行器、顯示屏等多個領域。
 模塊分類包括：
 輸入模塊：按鍵模塊、觸摸開關、旋轉電位器等。
 輸出模塊：LED 燈、顯示屏、蜂鳴器、電機等。
 傳感器模塊：溫度、濕度、氣體、超聲波等。
 通信模塊：紅外遙控接收模塊等。
 模塊可自由固定在基板上，方便設置和使用。
✅ 教學友好：
 配套45課時實驗手冊（含基礎電路到物聯網應用）
 模塊可自由固定在基板上，開箱即用，關箱即走，方便課堂管理和存儲。
 便攜設計，適合不同課堂規模的使用。
適用人群：
• 中小學創客教育
• 大學電子設計課程
• 職業院校技能培訓
應用領域：
• 智能家居
• 機器人控制
• 物聯網應用
為什么選擇我們的實訓箱？
• 專為教育設計：根據教育者的反饋量身定制，滿足課堂環境的獨特需求。
• 耐用和安全：堅固耐用，適合學生頻繁使用，內置安全保護措施。
• 全面覆蓋：54 個模塊支持從初級到高級的多樣化項目。
• 可擴展性：適合不同班級規模，每個箱體獨立使用，易于管理。
• 促進協作：支持小組項目，鼓勵學生團隊合作。
• 課程靈活性：可融入科學、技術、工程、藝術和數學（STEAM）等多種學科。
產品特點：
穩定可靠的連接體驗
實訓箱配備穩定的專用2mm實驗疊插線，確保每一個模塊間的鏈接牢固且信號傳輸無誤，為實驗的穩定運行提供基礎保障。支持單孔疊插的設計，激發學生更多創意連接方式，拓展實驗的多樣性和復雜性，讓學生在實踐中探索更多可能性。
安全便捷的電源設計
電源區采用醒目的顏色分設計，搭配塑料保護套安全插孔，有效降低觸電風險，為師生的安全保駕護航。黃銅信號孔保證信號長期穩定，確保實驗數據的準確性和可靠性。內置電源，只需外插220V即可使用，操作簡單便捷。電源具備短路報警和短路保護功能，即使學生在操作中出現失誤，也能及時保護系統，避免損壞，保證教學的連貫性。
豐富的模塊配置
實訓箱標配54個獨立模塊，內容覆蓋傳感器、電機、執行器、物聯網等多個領域，滿足不同課程和項目的教學需求。從基礎的LED燈模塊到復雜的超聲波傳感器模塊，從傳統的電機模塊到前沿的物聯網模塊，豐富的模塊種類為學生提供了廣闊的實踐空間。
開箱即用，關箱即走
每個模塊均可自由固定在基板上，實現“開箱即用，關箱即走”的便捷操作，提高教學效率，讓學生能夠更專注于實驗本身。
強大的技術規格
基于增強型兼容Arduino UNO 開發板設計，工作電壓5V，輸入電壓推薦7-12V（DC直流），數字引腳14個（其中6個提供PWM輸出），模擬輸入引腳8個（A0-A7），每個I/O引腳的直流電流可達20毫安（mA），5V直流電源輸出可達2000毫安（mA），滿足各種電子元件的供電需求。板載ATmega328P-PU微控制器，擁有32KB Flash Memory、2KB SRAM和1KB EEPROM，時鐘頻率16MHz，具備強大的數據處理能力，能夠支持學生進行復雜的編程和項目開發。
獨特的增強特性
相較于普通Arduino開發板，該實訓箱具有顯著的增強特性。加強供電設計，G|V能夠提供最大5V2A/3.3V1A的輸出能力，滿足更多設備的用電需求。板載電路保護和電源選擇電路，有效防止電路損壞，延長設備使用壽命。板載2.54間距G|V|S擴展排針接口，免去使用擴展板的麻煩，簡化電路搭建流程。Type-C通信接口，無需區分正反，使用更加方便，提高教學效率。引出A6、A7模擬接口，可擴展更多功能，為學生的創意實現提供更多可能。支持DC5525輸入接口，允許6-12VDC輸入，兼容多種電源設備。
實訓箱標配 54 個獨立模塊，覆蓋多個領域，包括但不限于：
• LED 燈模塊（5 個），用于基礎輸出和燈光效果。
• RGB LED 燈模塊，用于顏色操控和高級燈光項目。
• 按鍵模塊（4 個），用于輸入和控制。
• 12 鍵矩陣鍵盤模塊，適合復雜輸入場景。
• 雙軸搖桿模塊，用于二維運動控制。
• 碰撞傳感器模塊，用于檢測沖擊。
• 旋轉電位器模塊，用于模擬輸入控制。
• 觸摸開關模塊，支持觸控交互。
• 滑動電位器模塊，用于可變電阻控制。
• 4 位 LED 數碼管模塊，用于數字顯示。
• OLED 顯示屏模塊，提供高質量圖形輸出。
• 8*8 點陣顯示模塊，用于創建圖案和動畫。
• LCD1602 液晶顯示模塊，用于文本和簡單圖形。
• 有源和無源蜂鳴器模塊，用于聲音輸出。
• 傾斜傳感器模塊，用于檢測方向變化。
• 聲音傳感器模塊，用于音頻輸入。
• 38K 紅外遙控接收模塊，用于無線控制。
• 環境亮度傳感器模塊，用于光線檢測。
• 人體傳感器模塊，用于存在檢測。
• 霍爾磁性傳感器模塊，用于磁場檢測。
• 紅外傳感器循跡模塊，用于線跟蹤等應用。
• 紅外信號接收火焰?zhèn)鞲衅髂K，用于火災檢測。
• 紅外傳感器避障模塊，適合機器人項目。
• 紅外信號發送模塊，用于無線通信。
• 四向傾斜傳感器模塊，用于多方向檢測。
• 灰度傳感器模塊，用于顏色檢測。
• 數字溫度傳感器模塊，用于精確溫度測量。
• 熱敏傳感器模塊，用于溫度感測。
• 溫濕度傳感器模塊，用于環境監測。
• 氣體傳感器模塊，用于檢測多種氣體。
• 超聲波傳感器模塊，用于距離測量。
• 時鐘模塊，用于計時功能。
• 雨水/土壤濕度傳感器模塊（2 個），用于環境項目。
• 雨滴傳感器探頭，用于降雨檢測。
• 土壤濕度傳感器探頭，用于農業相關項目。
• 土壤濕度傳感器模塊，用于數據收集。
• 水位傳感器模塊，用于液體水平檢測。
• 水蒸氣傳感器模塊，用于濕度測量。
• 電機模塊，用于基礎電機控制。
這些模塊可自由固定在基板上，開箱即用，關箱即走，方便課堂管理和存儲。

技術規格

微控制器 ATmega328P-PU
工作電壓 5V
輸入電壓（推薦） 7-12V（DC直流）
數字引腳 14 個（其中 6 個提供 PWM 輸出）
PWM 數字 I/O 引腳 6 （D3， D5， D6， D9， D10， D11）
模擬輸入引腳 8 （A0-A7）
每個 I/O 引腳的直流電流（S） 20毫安（mA）
5V直流電源輸出（G|V） 2000毫安（mA）
Flash Memory 32 KB （ATmega328），其中 0.5 KB 由引導加載程序使用
SRAM 2 KB （ATmega328P-PU）
EEPROM 1 KB （ATmega328P-PU）
時鐘頻率 16 MHz
板載LED D13

模塊清單

模塊名稱 數量
DB-SD47-001 Arduino核心模塊 1
DB-SD47-002 LED燈模塊 5
DB-SD47-003 RGB LED燈模塊 1
DB-SD47-004 信號燈模塊 1
DB-SD47-005 可編程RGB LED燈帶模塊 1
DB-SD47-006 按鍵模塊 4
DB-SD47-007 4P按鍵模塊 1
DB-SD47-008 12鍵矩陣鍵盤模塊 1
DB-SD47-009 雙軸搖桿模塊 1
DB-SD47-010 碰撞傳感器模塊 1
DB-SD47-011 旋轉電位器模塊 1
DB-SD47-012 觸摸開關模塊 1
DB-SD47-013 滑動電位器模塊 1
DB-SD47-014 四位LED數碼管模塊 1
DB-SD47-015 四位LED時鐘數碼管模塊 1
DB-SD47-016 OLED顯示屏模塊 1
DB-SD47-017 8*8H點陣顯示模塊 1
DB-SD47-018 LCD1602液晶顯示模塊 1
DB-SD47-019 有源蜂鳴器模塊 1
DB-SD47-020 無源蜂鳴器模塊 1
DB-SD47-021 傾斜傳感器模塊 1
DB-SD47-022 聲音傳感器模塊 1
DB-SD47-023 38K紅外遙控接收模塊 1
DB-SD47-024 環境亮度傳感器模塊 1
DB-SD47-025 人體傳感器模塊 1
DB-SD47-026 霍爾磁性傳感器模塊 1
DB-SD47-027 紅外傳感器循跡模塊 1
DB-SD47-028 紅外信號接收火焰?zhèn)鞲衅髂K 1
DB-SD47-029 紅外傳感器避障模塊 1
DB-SD47-030 紅外信號發送模塊 1
DB-SD47-031 四向傾斜傳感器模塊 1
DB-SD47-032 灰度傳感器模塊 1
DB-SD47-033 數字溫度傳感器模塊 1
DB-SD47-034 熱敏傳感器模塊 1
DB-SD47-035 溫濕度傳感器模塊 1
DB-SD47-036 氣體傳感器模塊 1
DB-SD47-037 超聲波傳感器模塊 1
DB-SD47-038 時鐘模塊 1
DB-SD47-039 雨水/土壤濕度傳感器模塊 1
DB-SD47-040 雨滴傳感器探頭 1
DB-SD47-041 土壤濕度傳感器探頭 1
DB-SD47-042 土壤濕度傳感器模塊 1
DB-SD47-043 水位傳感器模塊 1
DB-SD47-044 水蒸氣傳感器模塊 1
DB-SD47-045 電機模塊 1
合計 52
