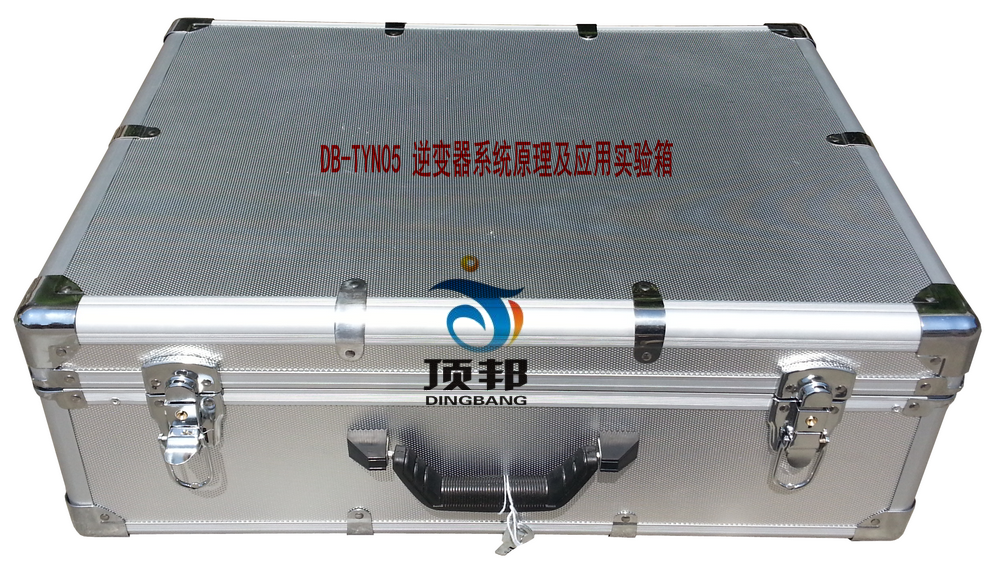

DB-TYN05 逆變器系統原理及應用實驗箱

1、該逆變器系統原理及應用實驗箱由AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊、負載實驗?zāi)�塊，等組成。
2、教學及研究實訓項目
2、4、離網逆變電源實驗
實驗1、逆變器逆變?cè)�理�?shí)驗（通過逆變器各測試點的測試）
實驗2、逆變電源直流輸入欠過電壓保護實驗。
實驗3、逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗4、逆變器與市電互補自動切換實驗
實驗5、逆變器輸出過載保護實驗
實驗6、逆變器輸出欠、過壓實驗
3、運行技術條件
3、1、離網電源控制單元：系統根據實際的工作需要，通過開關單元的開和關，可實現對各類交流負載實現供電。
◆ 直流輸入電壓：12VDC
◆ 交流輸出電壓：220VAC◆ 交流輸出功率：200W◆ 頻率范圍：50Hz
◆ 效率：84.5%
◆ 輸出波形：正弦波
◆ 工作環境：溫度-20℃～50℃◆ 相對濕度﹤90﹪（25℃）
◆ 保護功能： 極性反接、過放、過壓、短路、漏電、過熱、過載、接地故障。
3、2、AC/DC變換電源控制單元：系統根據實際的工作需要，通過開關電源單元的開和關，可實現對逆變電源實施直流輸入供電。
◆ 交流輸入電壓：220VAC
◆ 直流輸出電壓：12VDC◆ 直流輸出功率：300W◆ 工作環境：溫度-20℃～50℃◆ 相對濕度﹤90﹪（25℃）
◆ 保護功能： 短路、漏電、過熱、過載、接地故障。
3、3、開關控制單元：所有系統內外單元的引線經隔離開關接至各自的端子上，在工作過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。
3、4、顯示單元：交流電壓、交流電流、交流功率、設備工作溫度。



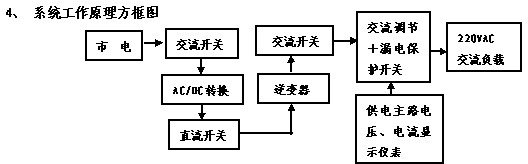

5、 售后服務

◆ 使用手冊（含實驗指導）
◆ 產品培訓

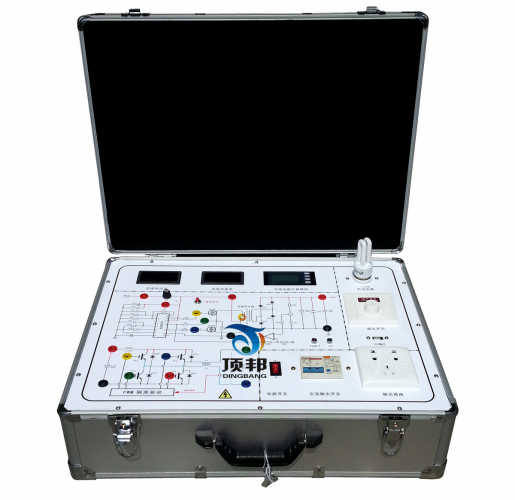

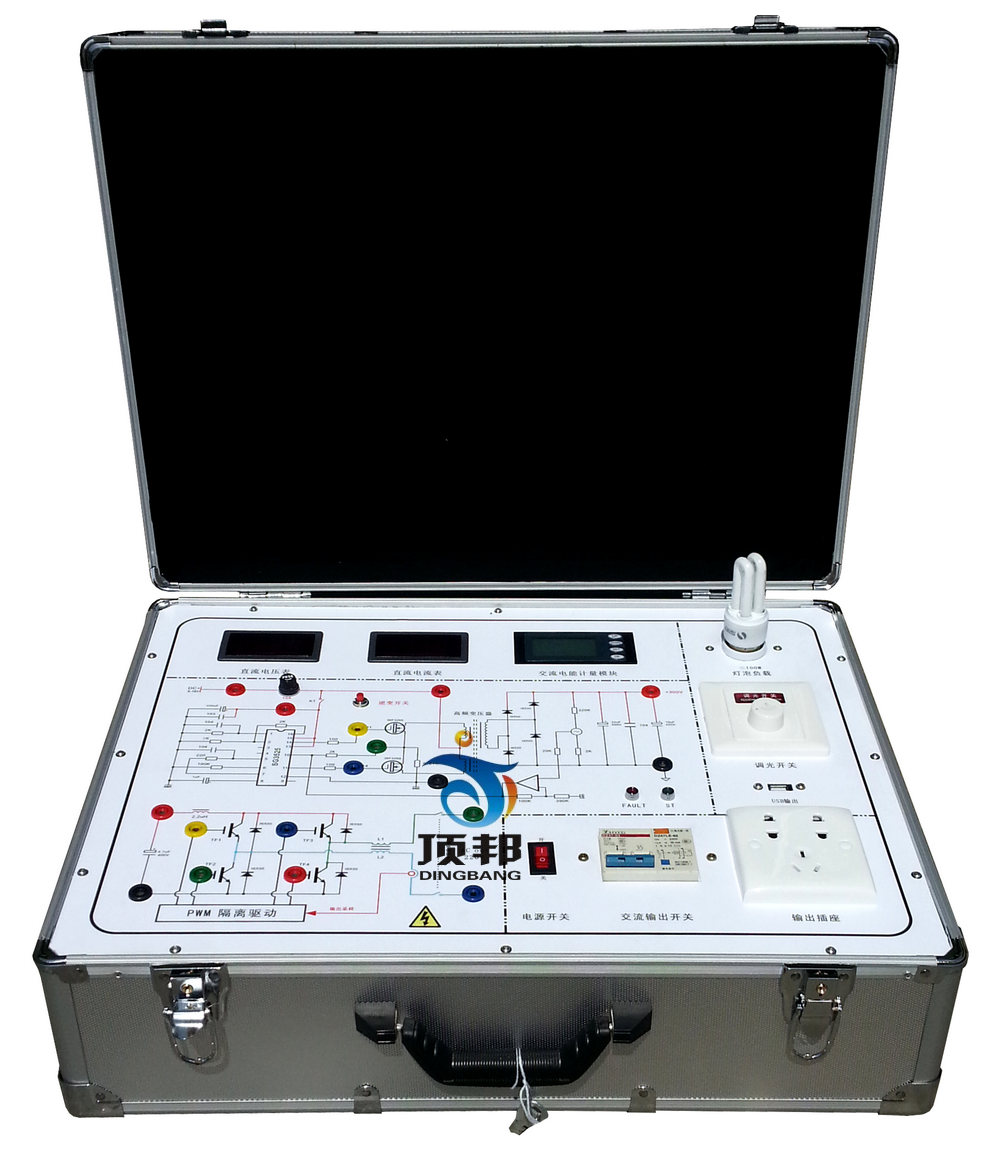

6、離網逆變電源實驗箱





7、 系統配置（配置單）

編號	產品名稱	型號規格	數量	單位	備   注
1	實驗箱	570*420*200mm	1	只
2	離風逆變器	DC-AC 300	1	臺	系統自帶
3	蓄電池	7Ah/12V	1	個	系統自帶
4	實驗跳線	50CM	1	套	實驗附件
5	開關電源	12V/50W	1	只	系統自帶
6	負載	交流	1	套	球泡燈
7	使用手冊		1	本
8	鑰匙		2	把

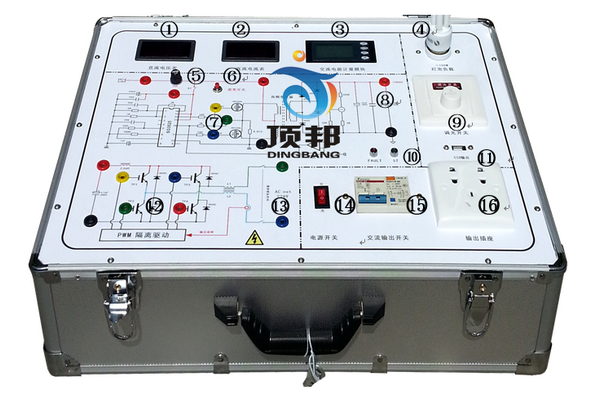

2、系統序列號排列說明

逆變器原理及應用實驗箱
編號	名 稱	功 能 描 述	編號	名 稱	功 能 描 述
1	直流電壓表	顯示當前蓄電池電壓	9	負載功率調節	根據負載情況，調節負載功率
2	直流電流表	顯示蓄電池輸出電流	10	逆變狀態指示	FULL 逆變器故障或保護，ST 運行
3	交流計量表	顯示交流 V、I、KW、KWh，時間	11	USB輸出	輸出直流5伏電壓，可為移動設備充電
4	交流負載	系統自帶40W阻性負載	12	全橋驅動	用示波器測試全橋驅動工作波形
5	15A 保險絲	系統運行安全保護	13	交流輸出	經逆變后輸出的正弦波AC220V
6	逆變開關	按下開關后逆變系統工作	14	電源開關	打開后，實驗箱電源接通
7	推挽升壓驅動橋	用示波器測試前級工作波形	15	輸出開關	輸出有漏電、短路保護開關
8	直流高壓測試	經升壓后此點電壓為DC 400V	16	輸出插座	為外部家電產品提供300W以?xún)?nèi)電能

3、系統使用說明
  ◆ 通電前，確認實驗箱各電源開關為“關”位置；
a 打開實驗箱交流開關，直流電壓表顯示實驗箱直流供電壓（11-14V），直流電流表顯示000，電能計量模塊顯示交流電壓，按Up或Down可上下翻閱交流電壓、電流、功率、KWh、時間等顯示項目。
b 接入實驗箱自帶交流負載，系統標配為40W白熾燈，阻性負載，用戶可根據實驗需要換成200W以?xún)?nèi)阻性、感性負載。
c 選擇實驗項目后：打開逆變開關，略等2秒鐘左右，逆變系統輸出220V交流電，此時負載供電由交流電轉為逆變器供電，完成市電到逆變供電切換。
關機順序：按照先直流，后交流的順序，關閉實驗箱逆變開關后，再關閉交流開關即可
4、系統故障處理
◆ 緊急關機順序： 交流開關
◆ 故障處理

故障現象	檢查內容	處理方法
實驗箱儀表無顯示	檢查電源線是否與實驗箱連接，插頭有松動	重新連接外部電源線，將插頭插緊再試
離網電源無法開機	檢查保險絲，或負載有無過載	更換保險或排除過載故障后再試
離網電源開機 無輸出	蓄電池電壓是否過低或輸出有漏電	對蓄電池進行電能補充或檢查負載故障，排除后再試

5、注意事項
◆ 實驗箱在工作6～12個月時,應定期檢查所有接線端是否松動,接頭是否氧化并擦拭機箱外塵土。
◆ 安裝時一定要安裝在通風較好的地方，每隔三個月要通電至少30分鐘對蓄電池進行電能補充。
◆ 非專業人員,嚴禁打開柜體進行檢查和維護。
